OSNOVA RO OSN 0.25/4040 – промислова система зворотного осмосу продуктивністю 0,25-0,3 м³/год. Технічні характеристики, комплектація та підключення.
Короткий опис для прев’ю картки: Компактна система зворотного осмосу OSNOVA RO OSN 0.25/4040 продуктивністю 0,25-0,3 м³/год. Оснащена двома корпусами 4040, насосом Lowara, передфільтром Big Blue 10″, автоматикою та рамою з нержавіючої сталі.
Характеристики сформовані на основі технічного паспорта 532-6-2023-ЗО2. Остаточні параметри, матеріали та комплектація фіксуються у проєктній специфікації.

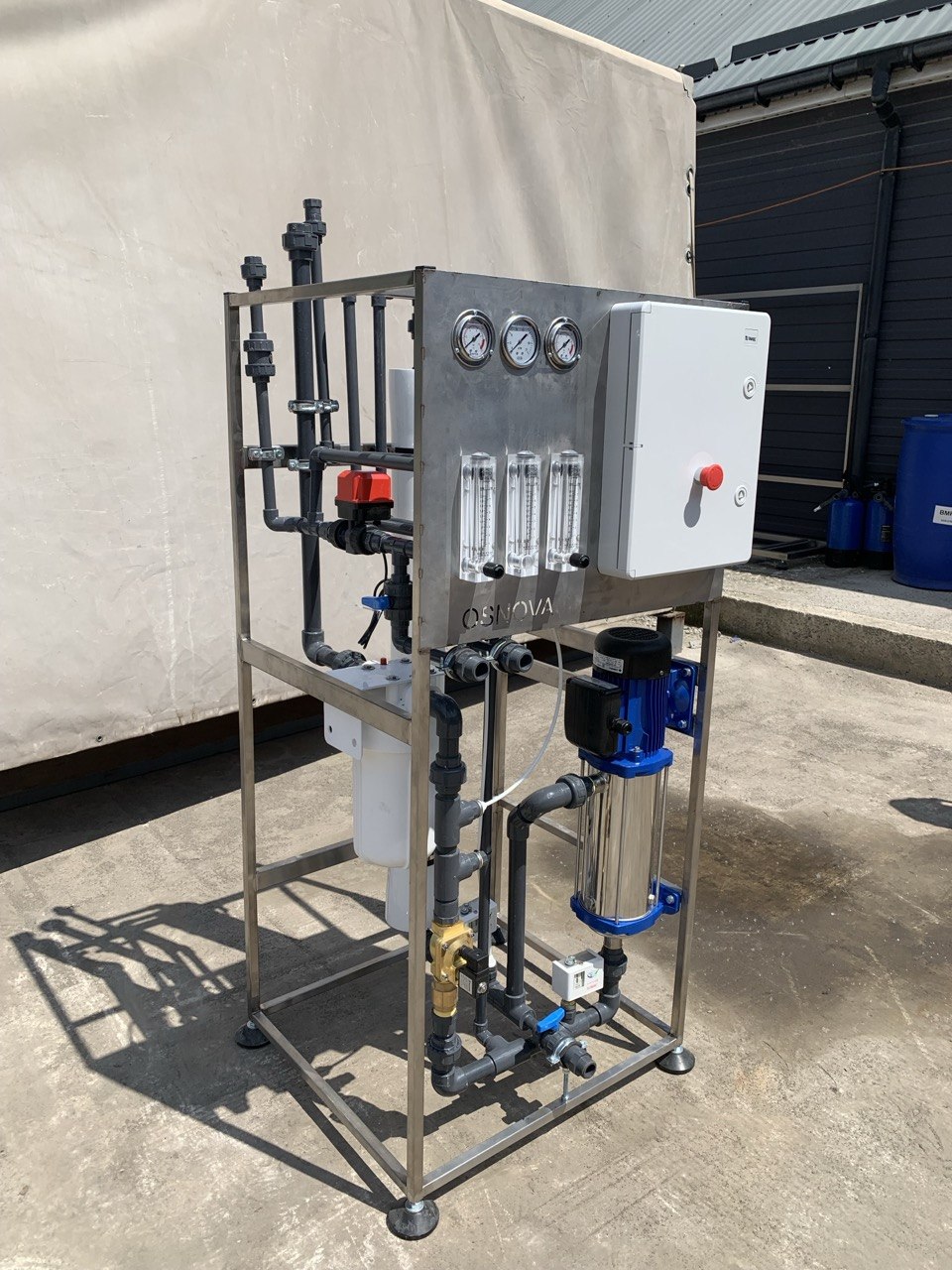

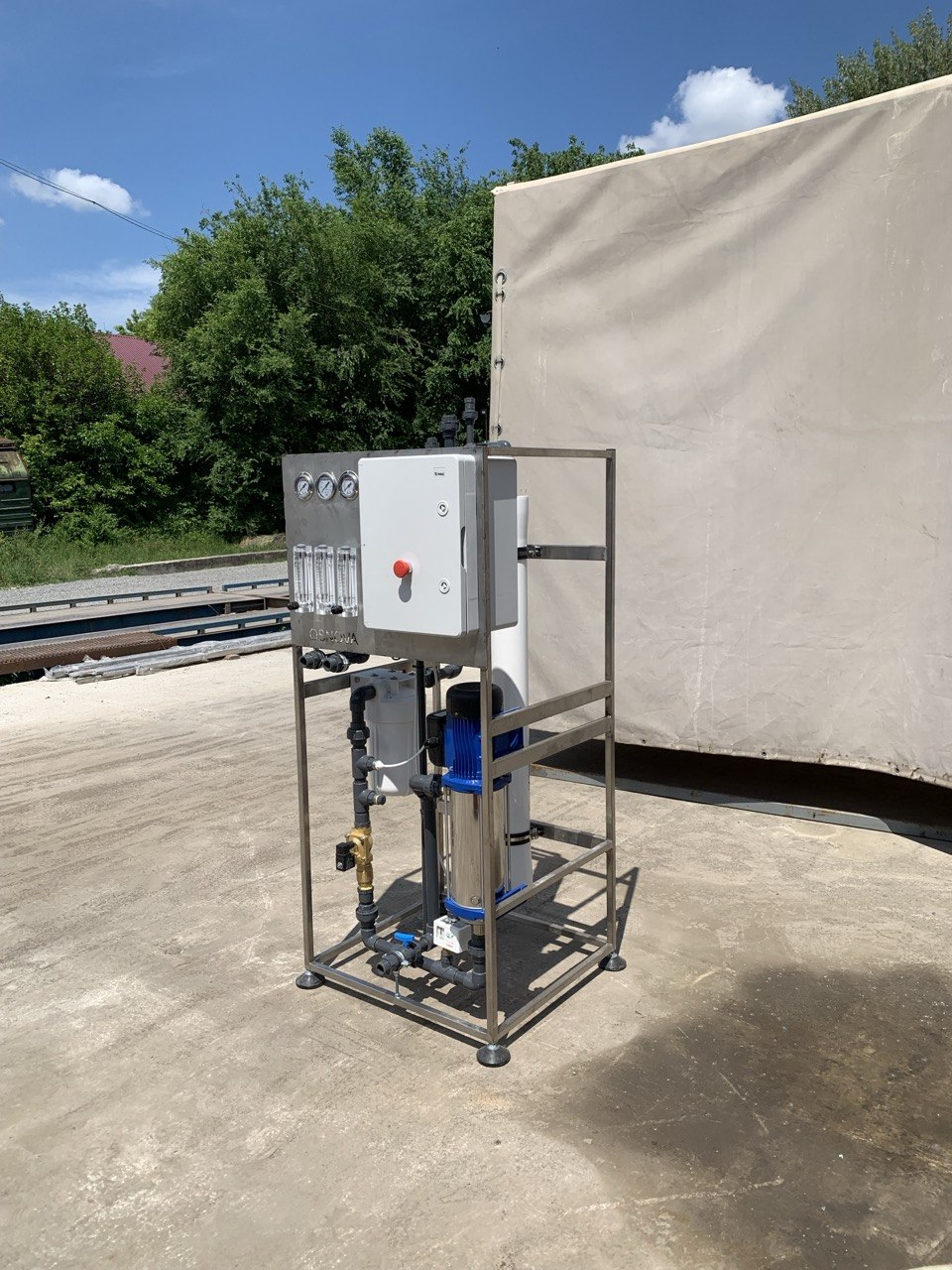

Система зворотного осмосу OSNOVA RO OSN 0.25/4040
Проєкт: 532-8-2023-ЗО
Конфігурація системи може бути змінена на розсуд виробника, якщо це не призведе до суттєвих змін функціональних та експлуатаційних характеристик виробу.
0,25 м³/год
Продуктивність
не нормовано
Вихід пермеату / фільтрату
0,5 м³/год
Витрата вхідної води
1,5 бар
Мінімальний вхідний тиск води
400 Вт
Електричне живлення
1,1 кВт
Електрична потужність
Компактна промислова система зворотного осмосу для локальної підготовки до 0,25 м³ очищеної води на годину. Установка поєднує мембранний блок 4040, насос Lowara, картриджну попередню фільтрацію та автоматизоване керування на єдиній рамі.
Установка змонтована на нержавіюча сталь та скомпонована для доступу до основних вузлів під час експлуатації й сервісу. Мембранний або технологічний блок: 1 мембранотримач Lenntech 4040. Насосний вузол: Моноблочний насос Lowara 1HM14S07M, 1 шт. Попередня підготовка: Картриджний фільтр Big Blue 10″, 1 шт.
ОСНОВНЕ ПРИЗНАЧЕННЯ OSNOVA RO OSN 0.25/4040
Промислова система зворотного осмосу використовується для зниження солевмісту, жорсткості та концентрації розчинених домішок у воді. Мембранне очищення допомагає стабілізувати якість технологічної води та зменшити ризик утворення відкладень у котлах, теплообмінниках і виробничому обладнанні.
Установка може застосовуватися для:
- підготовка технологічної води;
- підживлення парових і водогрійних котлів;
- підготовка води для теплообмінних і охолоджувальних контурів;
- виробництво харчових продуктів і напоїв;
- промивання технологічного обладнання та CIP-мийка;
- підготовка води для поливу й тепличних господарств;
- господарське та виробниче водопостачання.
СФЕРИ ЗАСТОСУВАННЯ OSNOVA RO OSN 0.25/4040
- Промислові котельні та енергетичні об’єкти
- Парогенераторні системи
- Харчова промисловість і виробництво напоїв
- Молочні, пивоварні та спиртові підприємства
- Агропромисловий сектор і тепличні господарства
- Системи охолодження та теплообмінні контури
- Фармацевтичне й косметичне виробництво
- Комунальні та виробничі системи водопостачання
ГАБАРИТИ УСТАНОВКИ OSNOVA RO OSN 0.25/4040

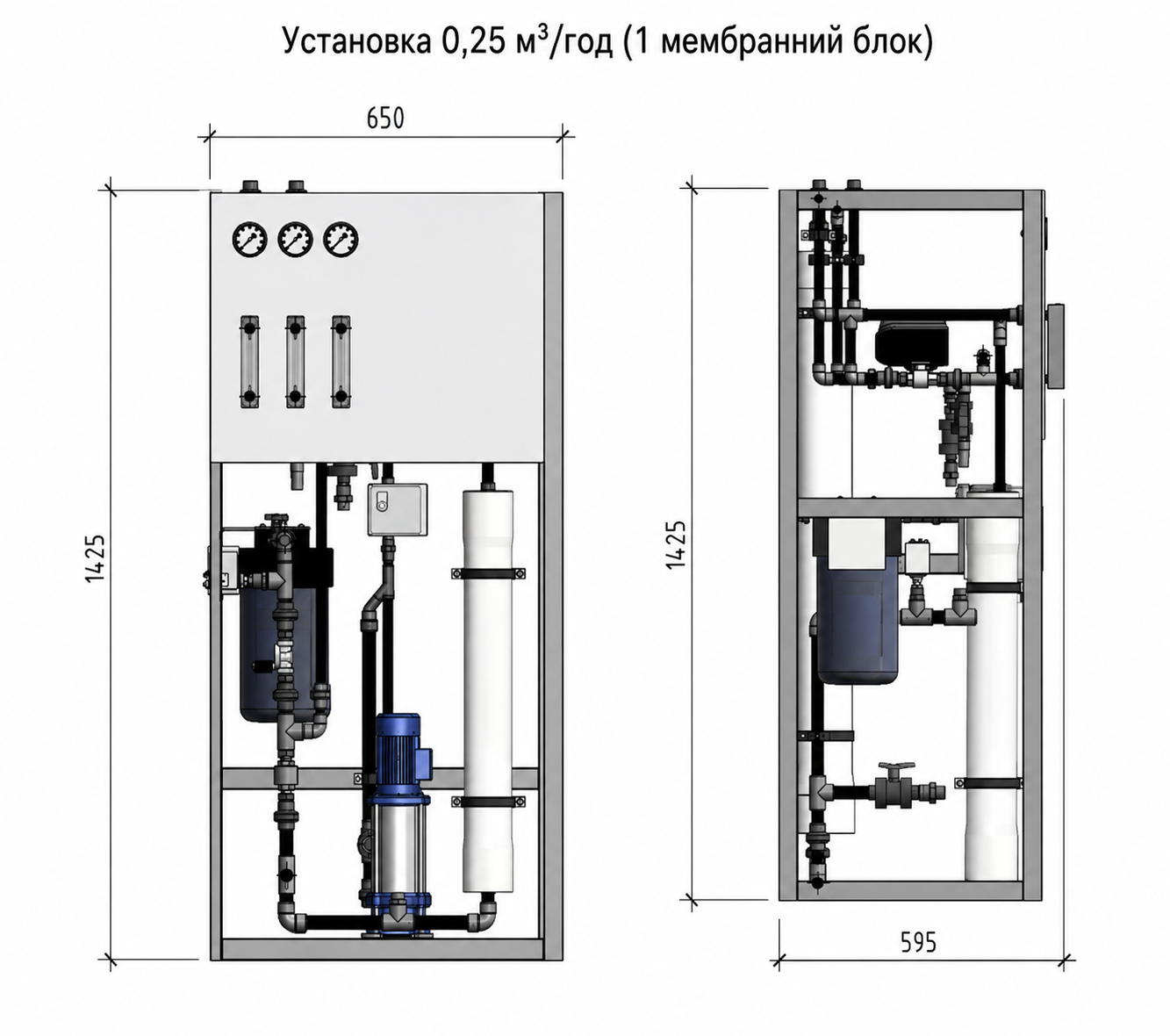

Габарити установки (довжина × ширина × висота): 650 × 595 × 1425 мм
Габарити наведені для конфігурації, зафіксованої в технічному паспорті 532-6-2023-ЗО2.

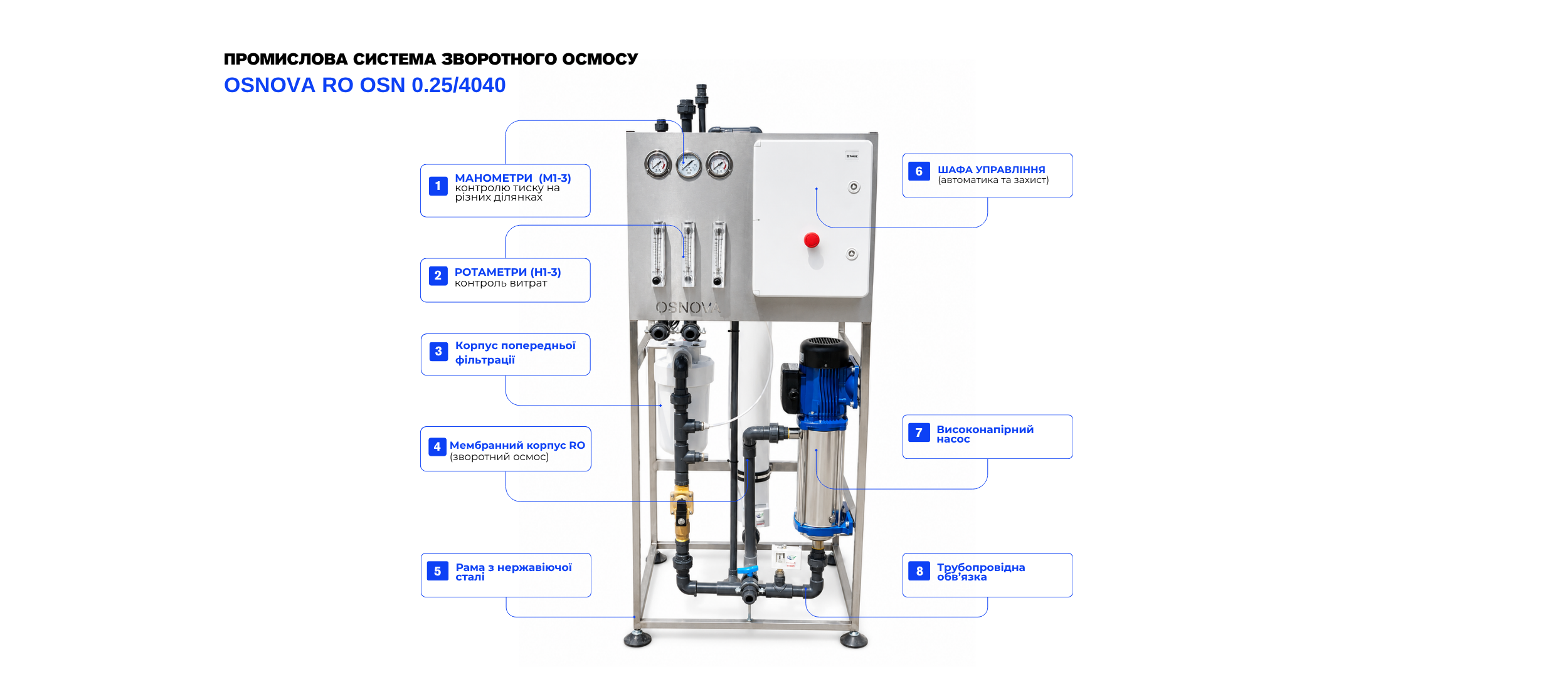

КОНСТРУКЦІЯ УСТАНОВКИ OSNOVA RO OSN 0.25/4040
| ТИП ОБЛАДНАННЯ | Система Зворотного Осмосу |
|---|---|
| ТОРГОВА МАРКА | OSNOVA |
| МОДЕЛЬ | OSNOVA RO OSN 0.25/4040 |
| Мембранні елементи / технологічний блок | 4040; LG BW або аналог (опція) |
| Кількість корпусів / модулів | 2 мембранотримачі Lenntech 4040 |
| Матеріал рами | Нержавіюча сталь |
| Система контролю | Три ротаметри K3, манометри, шафа автоматики з контролером і вимірювальними приладами. |
| Керування | Шафа автоматики, контролер і керування запірною арматурою відповідно до конфігурації |
| Призначення | Промислова система зворотного осмосу використовується для зниження солевмісту, жорсткості та концентрації розчинених домішок у воді. Мембранне очищення допомагає стабілізувати якість технологічної води та зменшити ризик утворення відкладень у котлах, теплообмінниках і виробничому обладнанні. |
| Комплектація | Моноблочний насос Lowara 1HM14S07M, 1 шт. Картриджний фільтр Big Blue 10″, 1 шт. Автоматика, арматура, трубопроводи та рама. |
| Ключовий елемент | 2 мембранотримачі Lenntech 4040 |
| Мембранний / технологічний блок | 2 мембранотримачі Lenntech 4040. 4040; LG BW або аналог (опція) |
|---|---|
| Насосний вузол | Моноблочний насос Lowara 1HM14S07M, 1 шт. |
| Попередня фільтрація | Картриджний фільтр Big Blue 10″, 1 шт. |
| Запірна та регулювальна арматура | Електромагнітний клапан 1/2″ 8514 NBR; кульовий кран 1/2″ з електроприводом UNI 2P 35l 10320-2. |
| Контрольно-вимірювальні прилади | Три ротаметри K3, манометри, шафа автоматики з контролером і вимірювальними приладами. |
| Автоматизація | Шафа автоматики з контролером, вимірювальними приладами та алгоритмами керування робочими й сервісними режимами. |
| Рама та трубопроводи | Нержавіюча сталь; комплект трубопроводів, арматури та з’єднувальних деталей. |

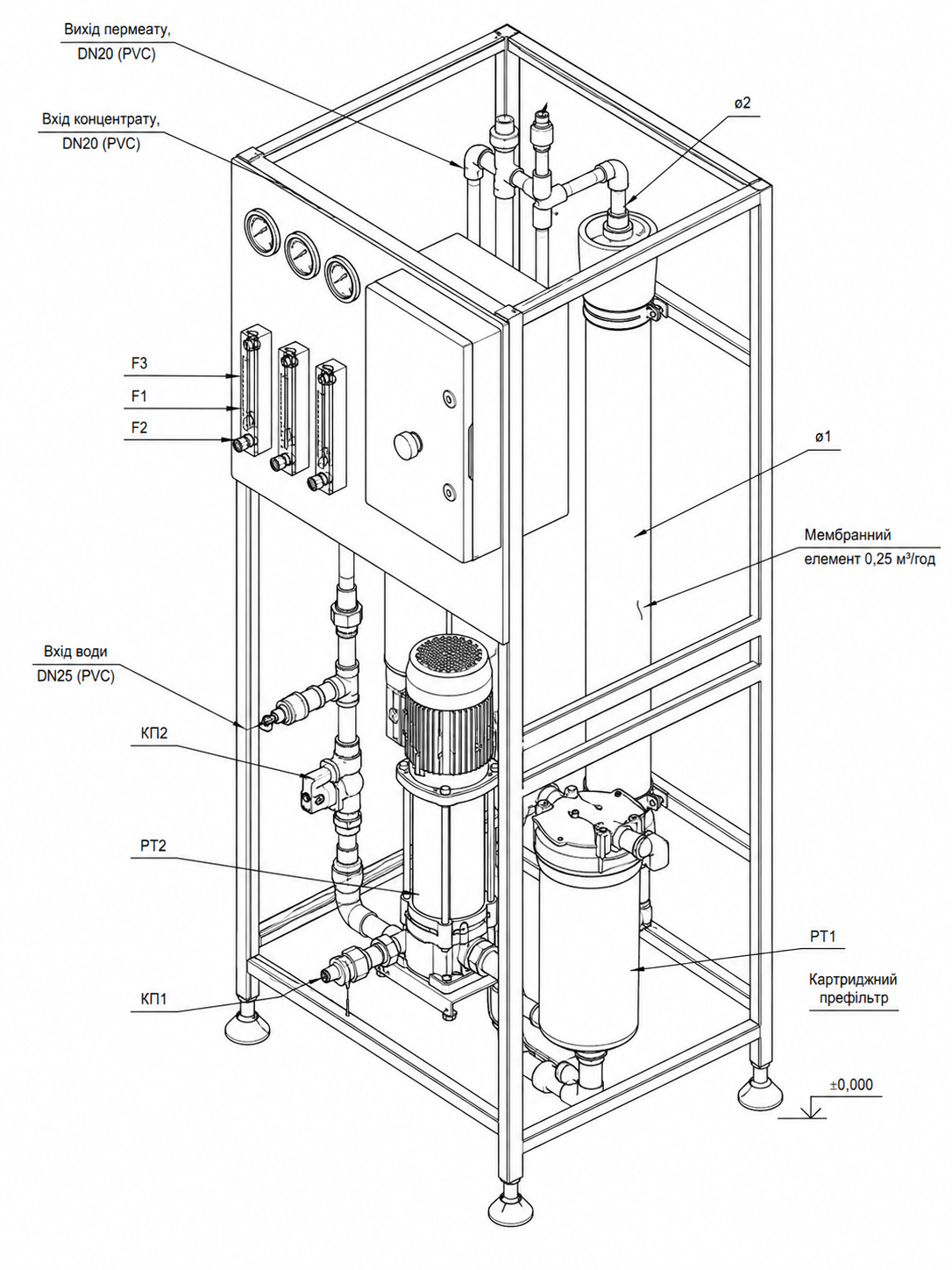

Підключення OSNOVA RO OSN 25/4040
| Параметр | Значення |
|---|---|
| Вхідна вода | PVC DN25 |
| Вихід пермеату | PVC DN20 |
| Вихід концентрату | PVC DN20 |
| Електроживлення | 400 В, 50 Гц, 3 фази |
Комплектація постачання
До базового комплекту системи входять:
- насос Lowara – 1 шт
- мембранотримачі Lenntech 4040 – 2 шт.
- фільтр Big Blue 10″ – 1 шт.
- запірна арматура з електроприводом – 1 комплект
- шафа автоматики з контролером і вимірювальними приладами – 1 комплект
- трубопроводи, арматура та з’єднувальні деталі – 1 комплект
- рама з нержавіючої сталі – 1 комплект
Мембранні елементи не входять до базового комплекту, якщо інше не зазначено в специфікації. Тип мембран підбирається за аналізом води та вимогами до якості пермеату.
ПЕРЕВАГИ OSNOVA RO OSN 0.25/4040
Компактне компонування
для об’єктів з обмеженою площею.
Продуктивність
0,25-0,3 м³/год для локальних технологічних потреб.
Два мембранні корпуси
4040 та картриджний передфільтр Big Blue 10″.
Автоматичне керування
потоком і контроль витрат за допомогою ротаметрів.
Можливість інтеграції
з дозуванням антискаланту та накопичувальною ємністю.
Як працює система
Вхідна вода проходить картриджну або комбіновану попередню фільтрацію. Насос створює тиск, необхідний для проходження води крізь напівпроникні мембрани. Потік розділяється на очищену воду – пермеат – і концентрат із затриманими солями та домішками. Манометри, ротаметри, датчики й автоматика контролюють робочий режим і керують запірною арматурою.
