OSNOVA UF OSN 2 – промислова система ультрафільтрації продуктивністю 2 м³/год. Комплектація, промивки, характеристики та підключення.

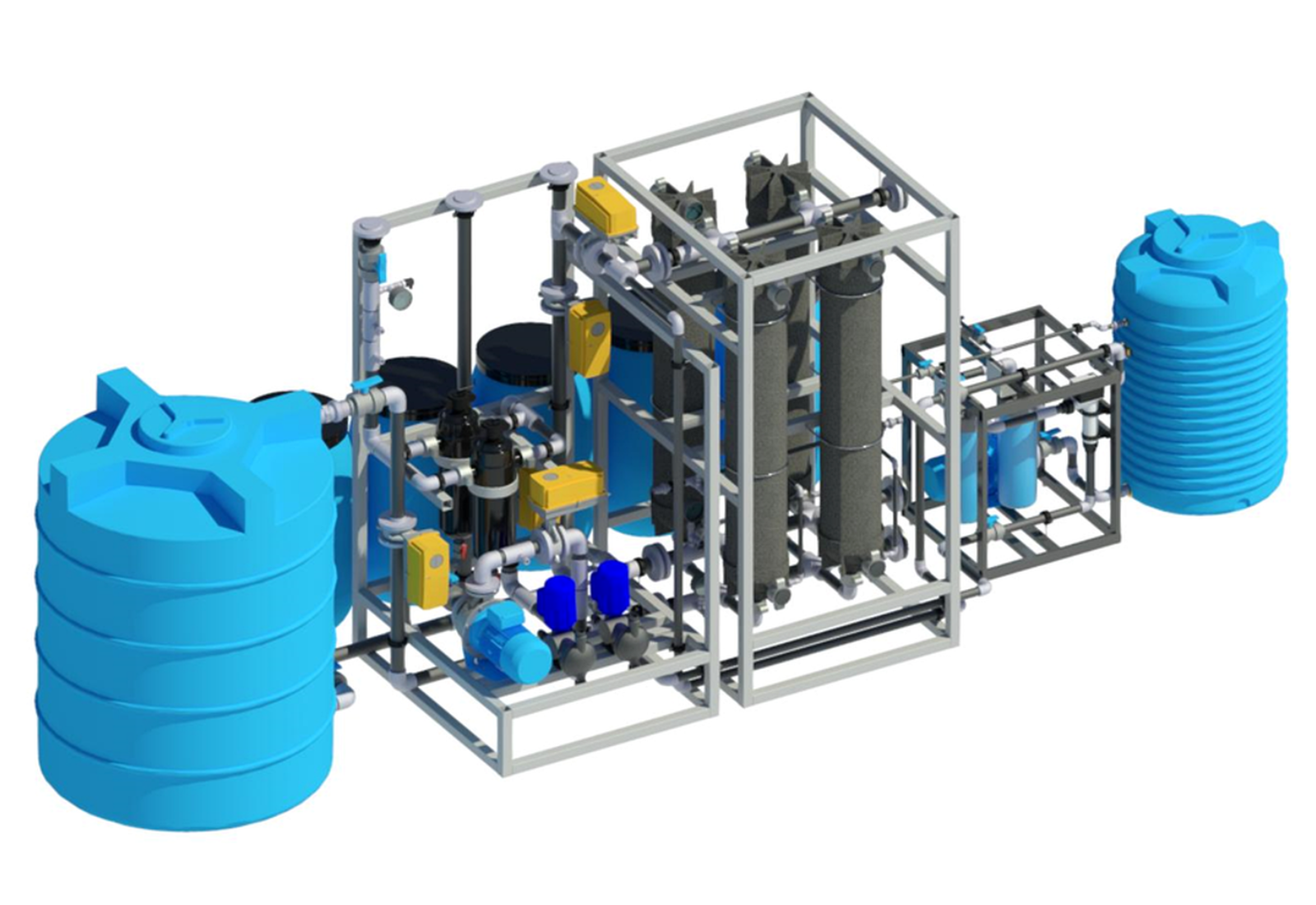

Промислова система ультрафільтрації OSNOVA UF OSN 2
Проєкт: 532-2023-УФ
Конфігурація системи може бути змінена на розсуд виробника, якщо це не призведе до суттєвих змін функціональних та експлуатаційних характеристик виробу.
2 м³/год
Продуктивність
75 %
Вихід пермеату / фільтрату
4,2 м³/год
Витрата вхідної води
1 бар
Мінімальний вхідний тиск води
400 Вт
Електричне живлення
16 кВт
Електрична потужність
Комплекс ультрафільтрації з механічною підготовкою та CIP-промивкою для видалення завислих речовин, зниження каламутності й захисту наступних ступенів очищення.
Установка змонтована на сталь; 3 рамні модулі та скомпонована для доступу до основних вузлів під час експлуатації й сервісу. Мембранний або технологічний блок: 4 корпуси / модулі UA1060-HP. Насосний вузол: Два насоси Lowara: ESHE 40-200/55 та ESHE 32-200/40. Попередня підготовка: Два спіральні фільтри 2NR та два картриджні фільтри Big Blue 20″.
ОСНОВНЕ ПРИЗНАЧЕННЯ OSNOVA UF OSN 2
Ультрафільтрація призначена для видалення завислих речовин, колоїдів, частини мікроорганізмів і зниження каламутності води. UF-фільтрат може використовуватися як готова технологічна вода або як стабільна подача на наступні ступені, зокрема зворотний осмос.
Установка може застосовуватися для:
- освітлення поверхневих і підземних вод;
- зниження каламутності та вмісту завислих речовин;
- попередня підготовка води перед зворотним осмосом;
- підготовка технологічної та промивної води;
- очищення води для комунальних і промислових потреб;
- захист мембранних і теплообмінних систем.
СФЕРИ ЗАСТОСУВАННЯ OSNOVA UF OSN 2
- Промислові та комунальні водоканали
- Харчова промисловість
- Енергетика й котельні
- Повторне використання технологічної води
- Підготовка води перед RO
- Виробництва з високими вимогами до каламутності фільтрату
ГАБАРИТИ УСТАНОВКИ OSNOVA UF OSN 2

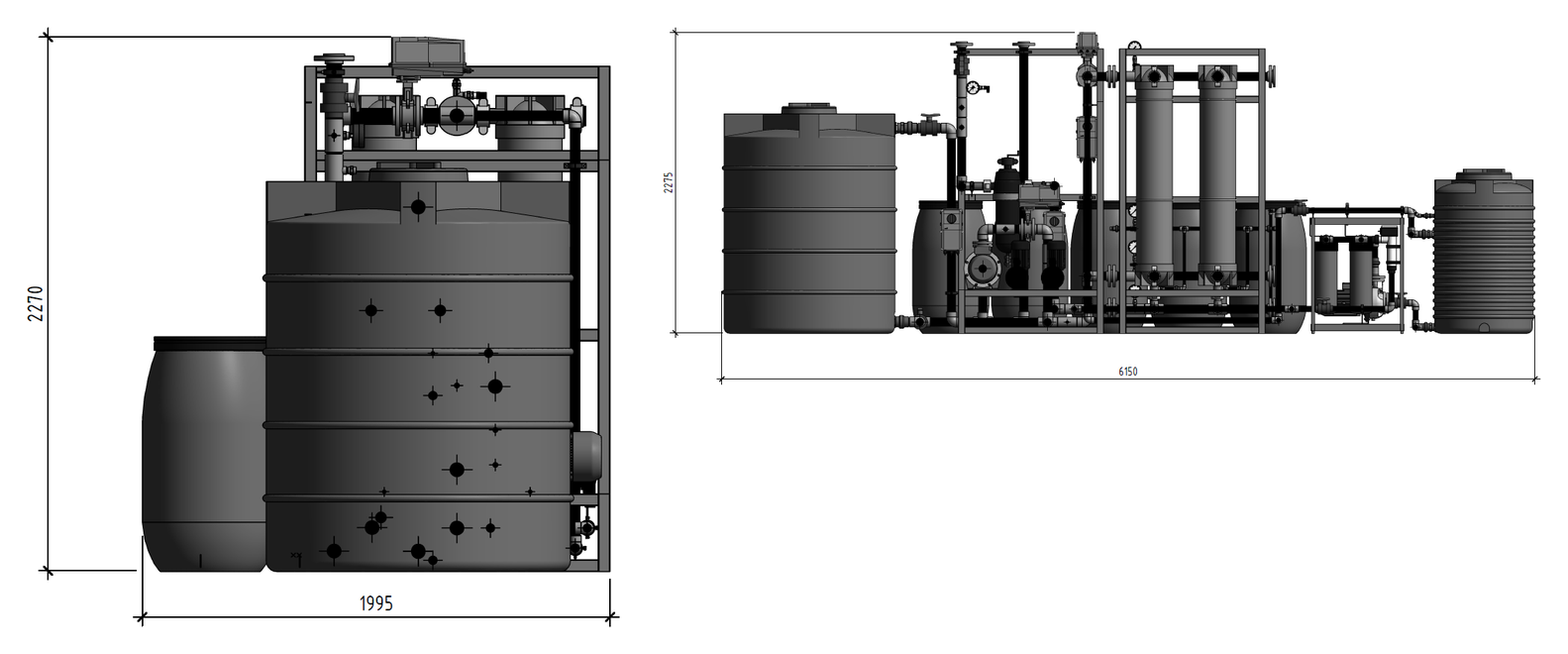

Габарити установки (довжина × ширина × висота): 6150 × 1995 × 2275 мм
Габарити включають блок механічного очищення, UF-модулі, CIP-станцію та накопичувальні ємності.

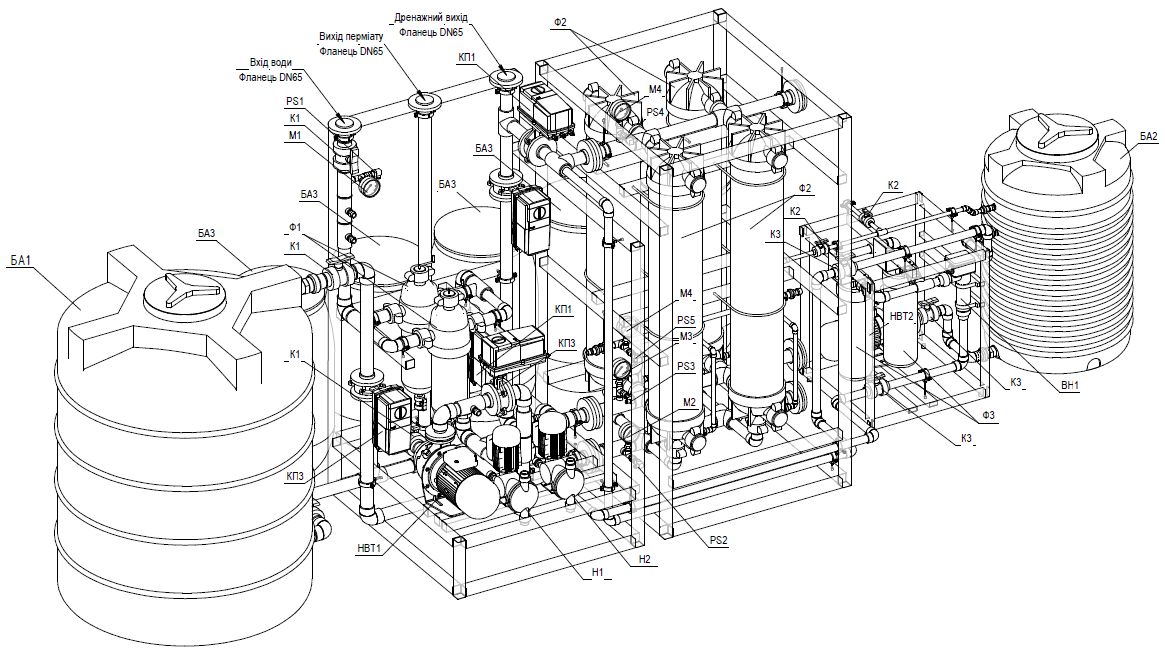

КОНСТРУКЦІЯ УСТАНОВКИ OSNOVA UF OSN 2
| Тип обладнання | Промислова Система Ультрафільтрації |
|---|---|
| Торгова марка | OSNOVA |
| Модель | OSNOVA UF OSN 2 |
| Мембранні елементи / технологічний блок | Ультрафільтраційні модулі UA1060-HP; мембрани постачаються як опція |
| Кількість корпусів / модулів | 4 корпуси / модулі UA1060-HP |
| Матеріал рами | Сталь; 3 рамні модулі |
| Система контролю | Шість манометрів, шість перетворювачів тиску A-10, автоматика, CIP-контур. |
| Керування | Шафа автоматики, контролер і керування запірною арматурою відповідно до конфігурації |
| Призначення | Ультрафільтрація призначена для видалення завислих речовин, колоїдів, частини мікроорганізмів і зниження каламутності води. UF-фільтрат може використовуватися як готова технологічна вода або як стабільна подача на наступні ступені, зокрема зворотний осмос. |
| Комплектація | Два насоси Lowara: ESHE 40-200/55 та ESHE 32-200/40. Два спіральні фільтри 2NR та два картриджні фільтри Big Blue 20″. Автоматика, арматура, трубопроводи та рама. |
| Ключовий елемент | 4 корпуси / модулі UA1060-HP |
| Мембранний / технологічний блок | 4 корпуси / модулі UA1060-HP. Ультрафільтраційні модулі UA1060-HP; мембрани постачаються як опція |
|---|---|
| Насосний вузол | Два насоси Lowara: ESHE 40-200/55 та ESHE 32-200/40. |
| Попередня фільтрація | Два спіральні фільтри 2NR та два картриджні фільтри Big Blue 20″. |
| Запірна та регулювальна арматура | П’ять поворотних засувок DN65 PN16 з нержавіючої сталі та електроприводом. |
| Контрольно-вимірювальні прилади | Шість манометрів, шість перетворювачів тиску A-10, автоматика, CIP-контур. |
| Автоматизація | Шафа автоматики з контролером, вимірювальними приладами та алгоритмами керування робочими й сервісними режимами. |
| Рама та трубопроводи | Сталь; 3 рамні модулі; комплект трубопроводів, арматури та з’єднувальних деталей. |
ПІДКЛЮЧЕННЯ OSNOVA UF OSN 2
| Параметр | Значення |
|---|---|
| Вхідна вода | Фланець DN65 |
| Вихід фільтрату | Фланець DN65 |
| Дренажний вихід | Фланець DN65 |
| Електроживлення | 400 В, 50 Гц, 3 фази |
Комплектація постачання
До базового комплекту системи входять:
- насоси Lowara – 2 шт.
- UF-модулі UA1060-HP – 4 шт.
- спіральні фільтри – 2 шт.
- фільтри Big Blue 20″ – 2 шт.
- електропривідні засувки DN65 – 5 шт.
- баки 2000 л, 500 л та 5 баків по 200 л
- водяний електронагрівач і CIP-станція
- автоматика, трубопроводи та три сталеві рами
Тип і кількість мембранних елементів уточнюються в специфікації. Програми CIP/CEB формуються з урахуванням якості води та режиму експлуатації.
ПЕРЕВАГИ OSNOVA UF OSN 2
- Отримання стабільного UF-фільтрату продуктивністю 2 м³/год.
- Чотири модулі UA1060-HP.
- Подвійна механічна підготовка: спіральні та картриджні фільтри.
- Вбудована CIP-станція з баками та електронагрівачем.
- Контроль тиску на ключових ділянках за допомогою перетворювачів A-10.
Як працює система
Вхідна вода проходить механічну підготовку та надходить до ультрафільтраційних модулів. Під дією робочого тиску вода проходить крізь пористу мембрану, а завислі та колоїдні домішки утримуються. Автоматика виконує робочі цикли, зворотні промивки та, за регламентом, CIP/CEB-очищення мембран.
