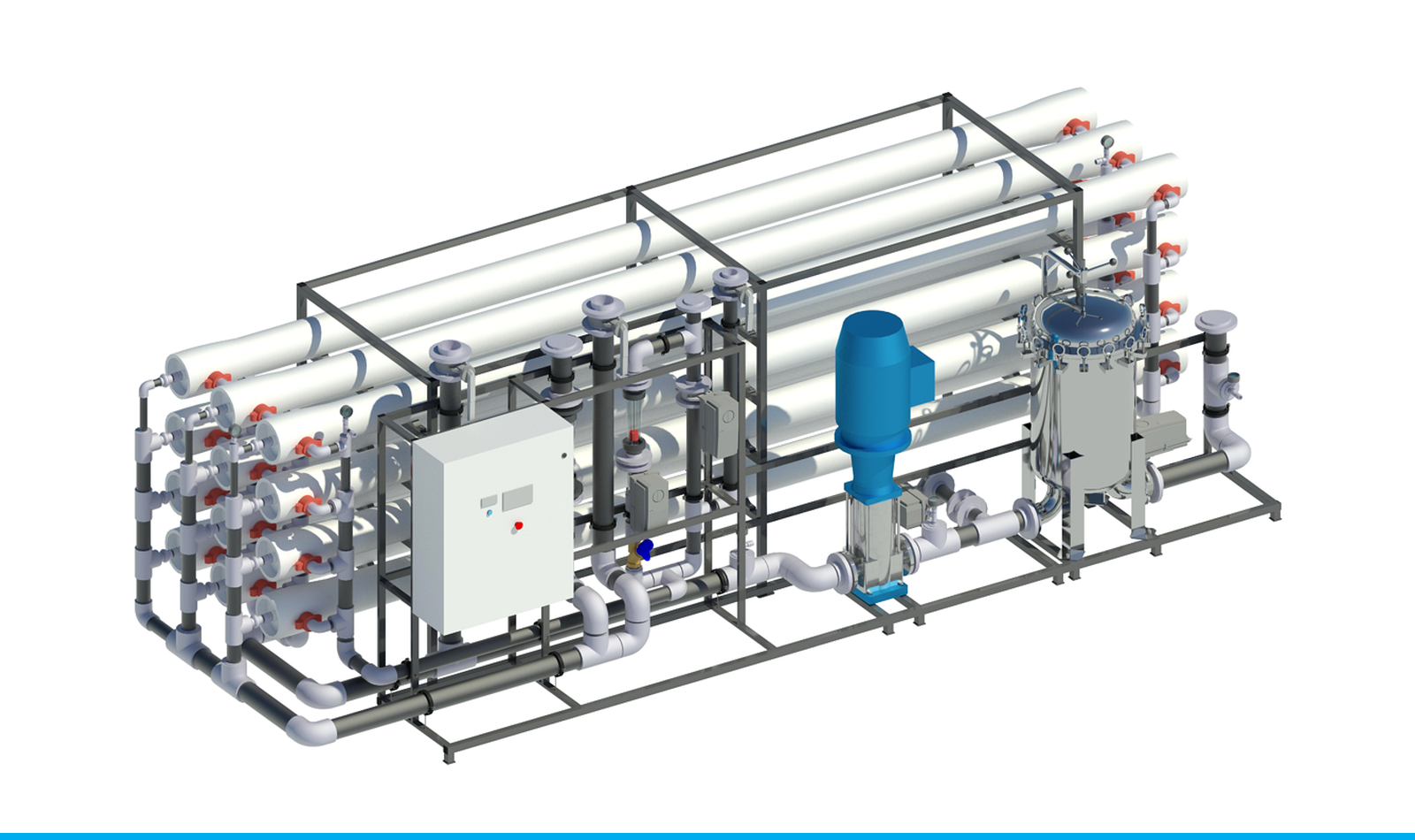

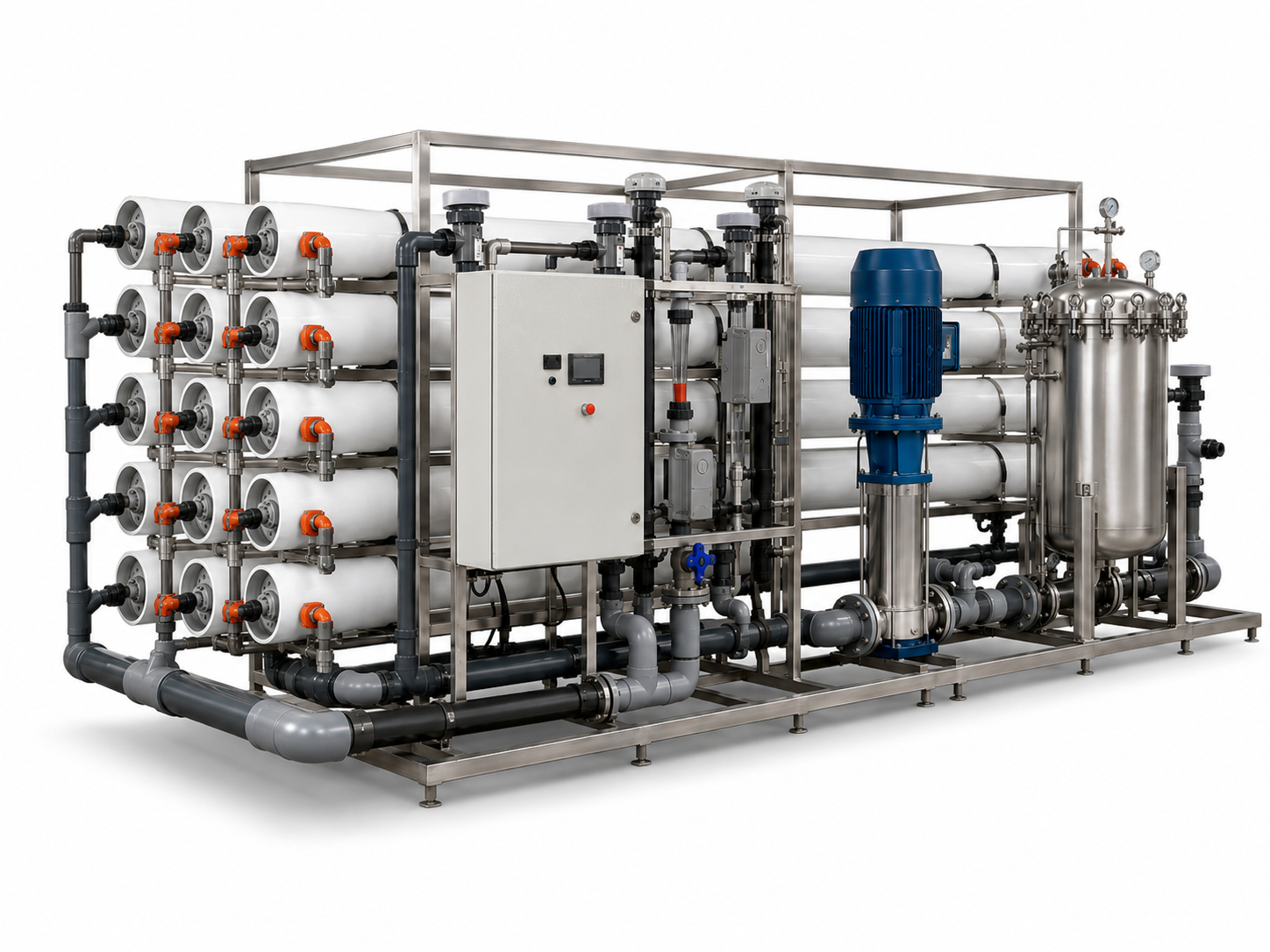

Промислова система зворотного осмосу OSNOVA RO OSN 60/8040
Проєкт: 532-1-2023-ЗО / 532-1-2023-ЗО2
Конфігурація системи може бути змінена на розсуд виробника, якщо це не призведе до суттєвих змін функціональних та експлуатаційних характеристик виробу.
60 м³/год
Продуктивність
80 %
Вихід пермеату / фільтрату
75,5 м³/год
Витрата вхідної води
1 бар
Мінімальний вхідний тиск води
400 Вт
Електричне живлення
33 кВт
Електрична потужність
Найпродуктивніша система у представленій серії RO 8040. Установка може працювати як окремий блок або як частина багатолінійної системи водопідготовки з резервуванням і поетапним введенням потужності.
Установка змонтована на сталь та скомпонована для доступу до основних вузлів під час експлуатації й сервісу. Мембранний або технологічний блок: 12 мембранотримачів First Line F80-300S-5; до 60 елементів 8040. Насосний вузол: Моноблочний насос Lowara 92SV4/2AG300T, 1 шт. Попередня підготовка: Два корпуси картриджних фільтрів BMF 550-4-F.
ОСНОВНЕ ПРИЗНАЧЕННЯ OSNOVA RO OSN 60/8040
Промислова система зворотного осмосу використовується для зниження солевмісту, жорсткості та концентрації розчинених домішок у воді. Мембранне очищення допомагає стабілізувати якість технологічної води та зменшити ризик утворення відкладень у котлах, теплообмінниках і виробничому обладнанні.
Установка може застосовуватися для:
- підготовка технологічної води;
- підживлення парових і водогрійних котлів;
- підготовка води для теплообмінних і охолоджувальних контурів;
- виробництво харчових продуктів і напоїв;
- промивання технологічного обладнання та CIP-мийка;
- підготовка води для поливу й тепличних господарств;
- господарське та виробниче водопостачання.
СФЕРИ ЗАСТОСУВАННЯ OSNOVA RO OSN 60/8040
- Промислові котельні та енергетичні об’єкти
- Парогенераторні системи
- Харчова промисловість і виробництво напоїв
- Молочні, пивоварні та спиртові підприємства
- Агропромисловий сектор і тепличні господарства
- Системи охолодження та теплообмінні контури
- Фармацевтичне й косметичне виробництво
- Комунальні та виробничі системи водопостачання

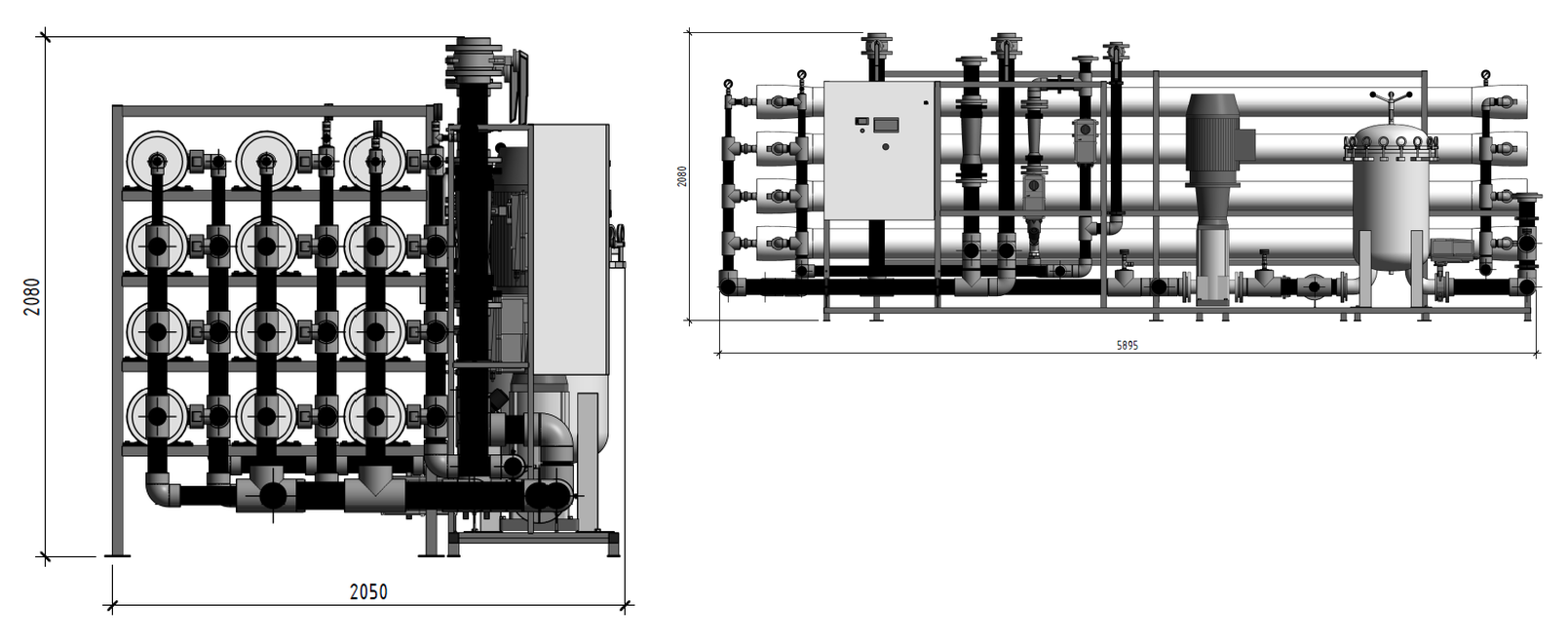

ГАБАРИТИ УСТАНОВКИ OSNOVA RO OSN 60/8040
Габарити установки (довжина × ширина × висота): 5895 × 2050 × 2080 мм
Габарити наведені для виконання 532-1-2023-ЗО. У варіанті ЗО2 можливі незначні зміни компонування.

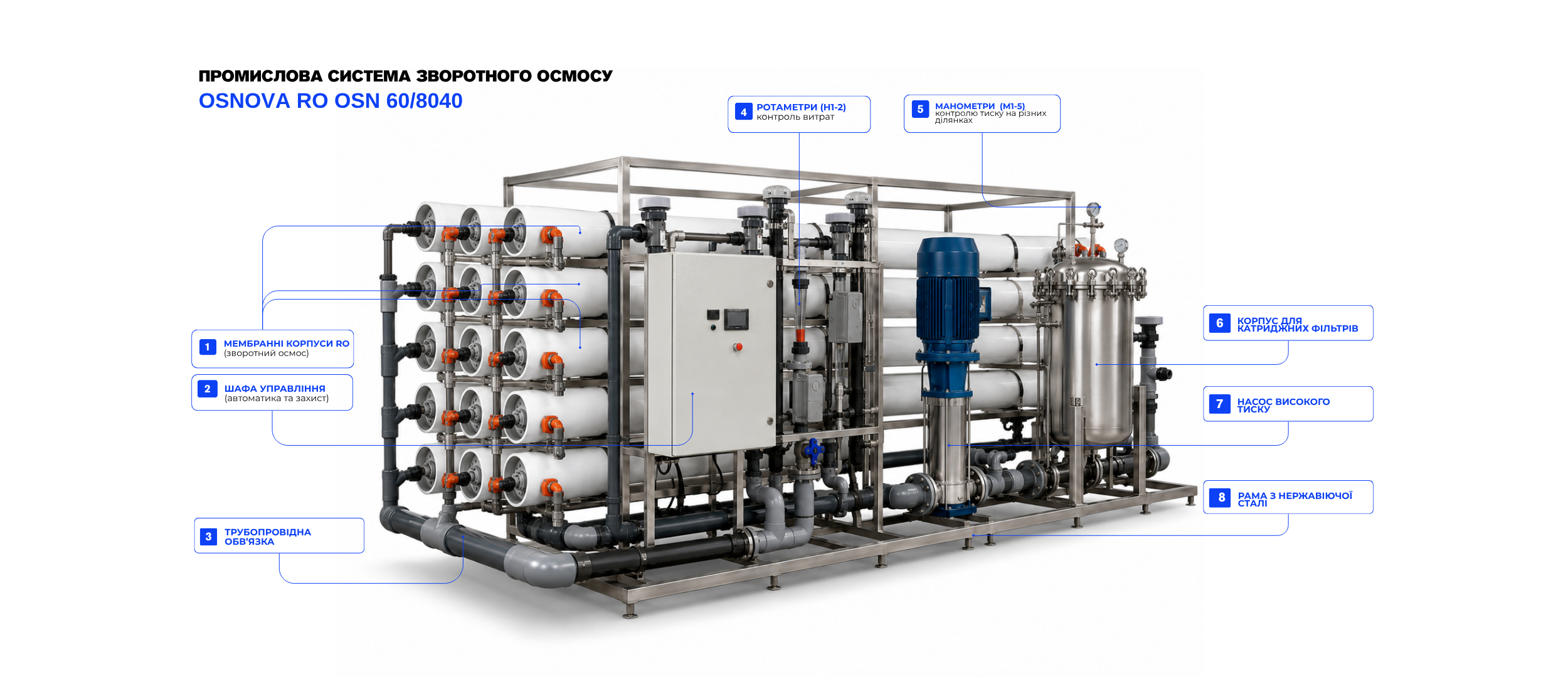

КОНСТРУКЦІЯ УСТАНОВКИ OSNOVA RO OSN 60/8040
| Тип обладнання | Промислова Система Зворотного Осмосу |
|---|---|
| Торгова марка | OSNOVA |
| Модель | OSNOVA RO OSN 60/8040 |
| Мембранні елементи / технологічний блок | 8040; LG BW або аналог (опція) |
| Кількість корпусів / модулів | 12 мембранотримачів First Line F80-300S-5; до 60 елементів 8040 |
| Матеріал рами | Сталь |

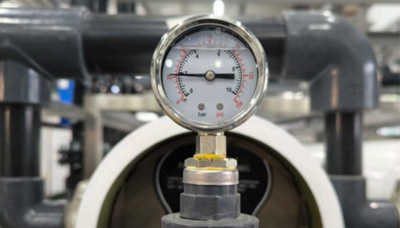

| Система контролю | Шість манометрів; ротаметр DN110 LZS-100; два ротаметри DN65 LZS-65; шафа автоматики. |
| Керування | Шафа автоматики, контролер і керування запірною арматурою відповідно до конфігурації |
| Призначення | Промислова система зворотного осмосу використовується для зниження солевмісту, жорсткості та концентрації розчинених домішок у воді. Мембранне очищення допомагає стабілізувати якість технологічної води та зменшити ризик утворення відкладень у котлах, теплообмінниках і виробничому обладнанні. |
| Комплектація | Моноблочний насос Lowara 92SV4/2AG300T, 1 шт. Два корпуси картриджних фільтрів BMF 550-4-F. Автоматика, арматура, трубопроводи та рама. |
| Ключовий елемент | 12 мембранотримачів First Line F80-300S-5; до 60 елементів 8040 |
| Мембранний / технологічний блок | 12 мембранотримачів First Line F80-300S-5; до 60 елементів 8040. 8040; LG BW або аналог (опція) |
|---|---|
| Насосний вузол | Моноблочний насос Lowara 92SV4/2AG300T, 1 шт. |
| Попередня фільтрація | Два корпуси картриджних фільтрів BMF 550-4-F. |
| Запірна та регулювальна арматура | Чотири засувки з електроприводом; один або два балансувальні клапани залежно від виконання. |
| Контрольно-вимірювальні прилади | Шість манометрів; ротаметр DN110 LZS-100; два ротаметри DN65 LZS-65; шафа автоматики. |
| Автоматизація | Шафа автоматики з контролером, вимірювальними приладами та алгоритмами керування робочими й сервісними режимами. |
| Рама та трубопроводи | Сталь; комплект трубопроводів, арматури та з’єднувальних деталей. |

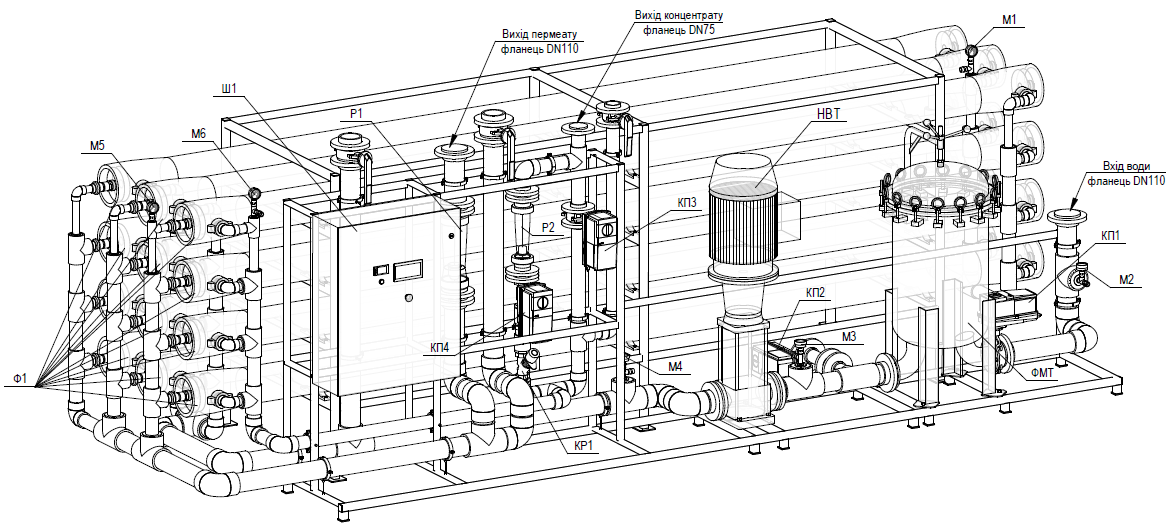

ПІДКЛЮЧЕННЯ OSNOVA RO OSN 60/8040
| Параметр | Значення |
|---|---|
| Вхідна вода | Фланець DN110 |
| Вихід пермеату | Фланець DN110 |
| Вихід концентрату | Фланець DN75 |
| Електроживлення | 400 В, 50 Гц, 3 фази |
Комплектація постачання
До базового комплекту системи входять:
- насос Lowara – 1 шт.
- мембранотримачі First Line F80-300S-5 – 12 шт.
- корпуси картриджних фільтрів BMF 550-4-F – 2 шт.
- засувки з електроприводом – 4 шт.
- балансувальні клапани – відповідно до виконання
- шафа автоматики – 1 комплект
- трубопроводи, арматура та сталева рама – 1 комплект
Мембранні елементи не входять до базового комплекту, якщо інше не зазначено в специфікації. Тип мембран підбирається за аналізом води та вимогами до якості пермеату.
ПЕРЕВАГИ OSNOVA RO OSN 60/8040
- Продуктивність 60 м³/год та вихід пермеату 80%.
- До 60 мембранних елементів типорозміру 8040.
- Два промислові картриджні передфільтри.
- Автоматизоване керування великими потоками води.
- Можливість паралельного компонування кількох блоків.
Як працює система
Вхідна вода проходить картриджну або комбіновану попередню фільтрацію. Насос створює тиск, необхідний для проходження води крізь напівпроникні мембрани. Потік розділяється на очищену воду – пермеат – і концентрат із затриманими солями та домішками. Манометри, ротаметри, датчики й автоматика контролюють робочий режим і керують запірною арматурою.
