Система зворотного осмосу OSNOVA RO OSN 50/8040
Проєкт: 532-8-2023-ЗО
Конфігурація системи може бути змінена на розсуд виробника, якщо це не призведе до суттєвих змін функціональних та експлуатаційних характеристик виробу.
50 м³/год
Продуктивність
80 %
Вихід пермеату / фільтрату
62,5 м³/год
Витрата вхідної води
1 бар
Мінімальний вхідний тиск води
400 Вт
Електричне живлення
33 кВт
Електрична потужність

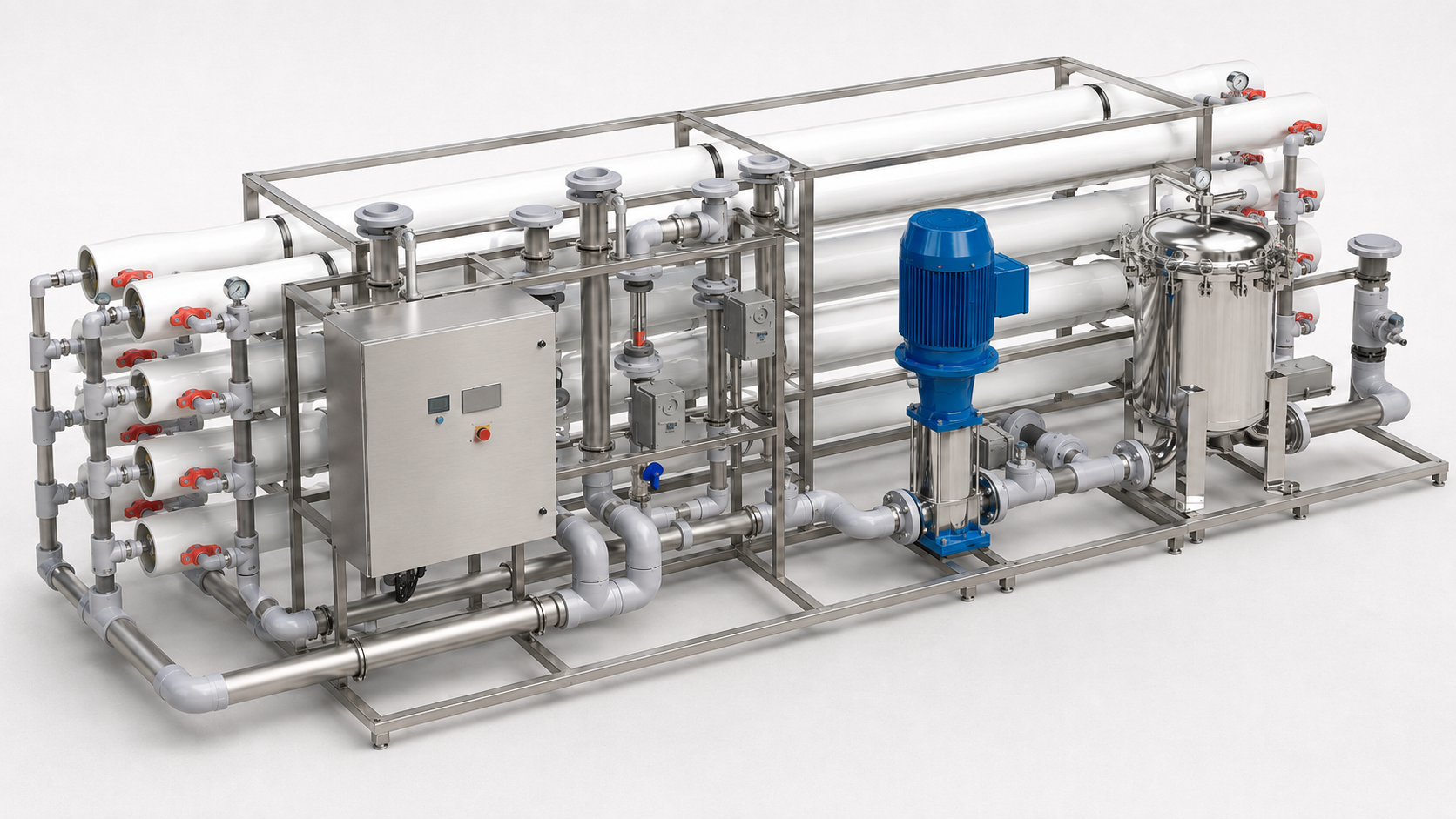

Високопродуктивна промислова система зворотного осмосу для великих виробничих і комунальних об’єктів. Вісім корпусів 8040, насос Lowara та автоматизована арматура забезпечують стабільний режим роботи при продуктивності 50 м³/год.

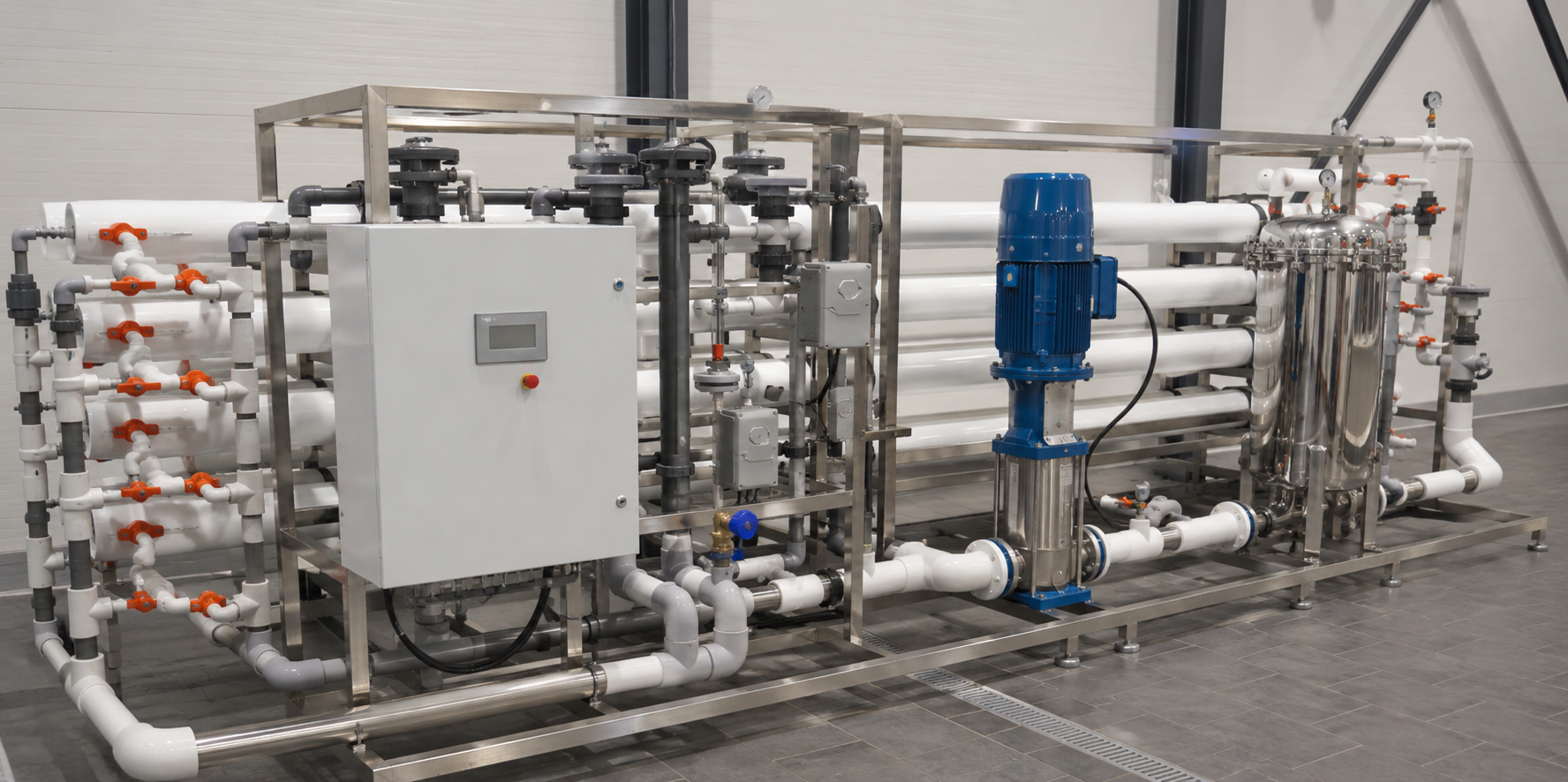

Установка змонтована на сталь та скомпонована для доступу до основних вузлів під час експлуатації й сервісу. Мембранний або технологічний блок: 8 мембранотримачів First Line F80-300S-5; до 40 елементів 8040. Насосний вузол: Моноблочний насос Lowara 92SV4/2AG300T, 1 шт. Попередня підготовка: Корпус картриджного фільтра BMF 550-4-F з нержавіючої сталі, 1 шт.
ОСНОВНЕ ПРИЗНАЧЕННЯ OSNOVA RO OSN 50/8040
Промислова система зворотного осмосу використовується для зниження солевмісту, жорсткості та концентрації розчинених домішок у воді. Мембранне очищення допомагає стабілізувати якість технологічної води та зменшити ризик утворення відкладень у котлах, теплообмінниках і виробничому обладнанні.
Установка може застосовуватися для:
- підготовка технологічної води;
- підживлення парових і водогрійних котлів;
- підготовка води для теплообмінних і охолоджувальних контурів;
- виробництво харчових продуктів і напоїв;
- промивання технологічного обладнання та CIP-мийка;
- підготовка води для поливу й тепличних господарств;
- господарське та виробниче водопостачання.
СФЕРИ ЗАСТОСУВАННЯ OSNOVA RO OSN 50/8040
- Промислові котельні та енергетичні об’єкти
- Парогенераторні системи
- Харчова промисловість і виробництво напоїв
- Молочні, пивоварні та спиртові підприємства
- Агропромисловий сектор і тепличні господарства
- Системи охолодження та теплообмінні контури
- Фармацевтичне й косметичне виробництво
- Комунальні та виробничі системи водопостачання

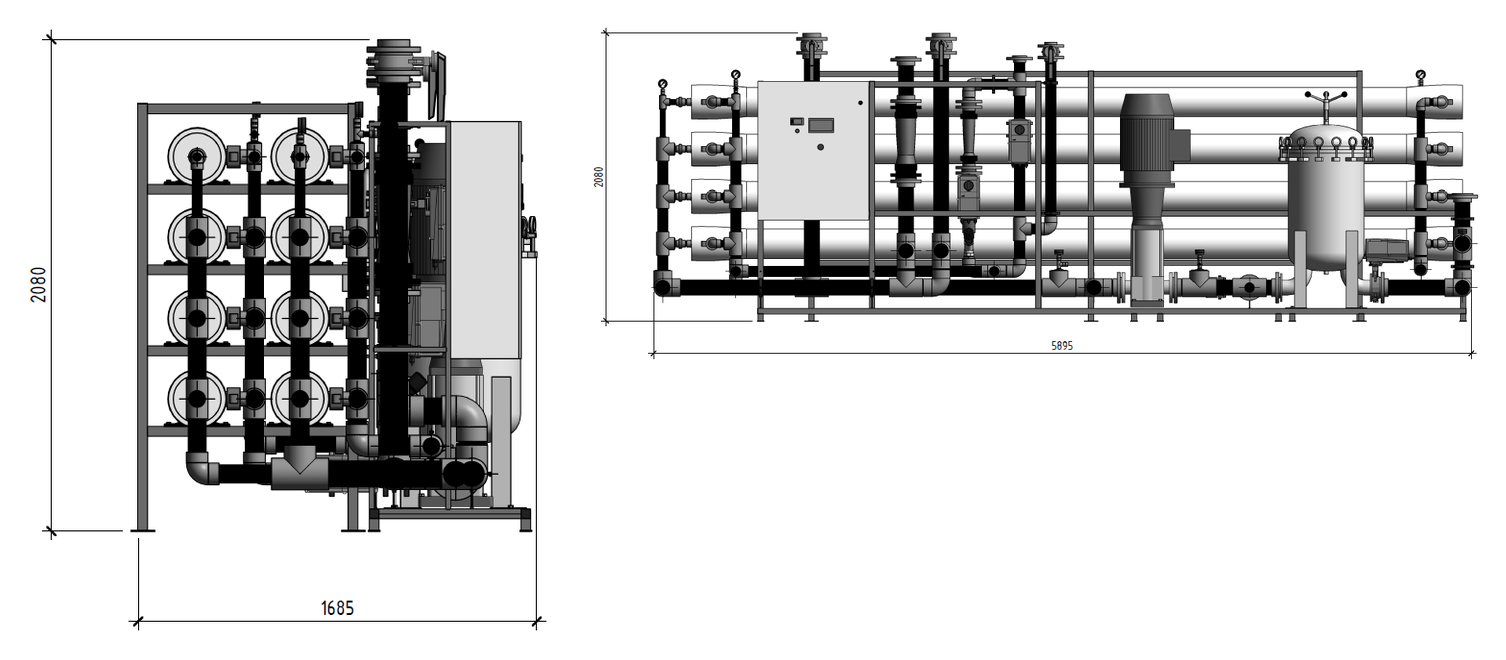

ГАБАРИТИ УСТАНОВКИ OSNOVA RO OSN 50/8040
Габарити установки (довжина × ширина × висота): 5895 × 1685 × 2080 мм
Габарити наведені для конфігурації, зафіксованої в технічному паспорті 532-8-2023-ЗО.

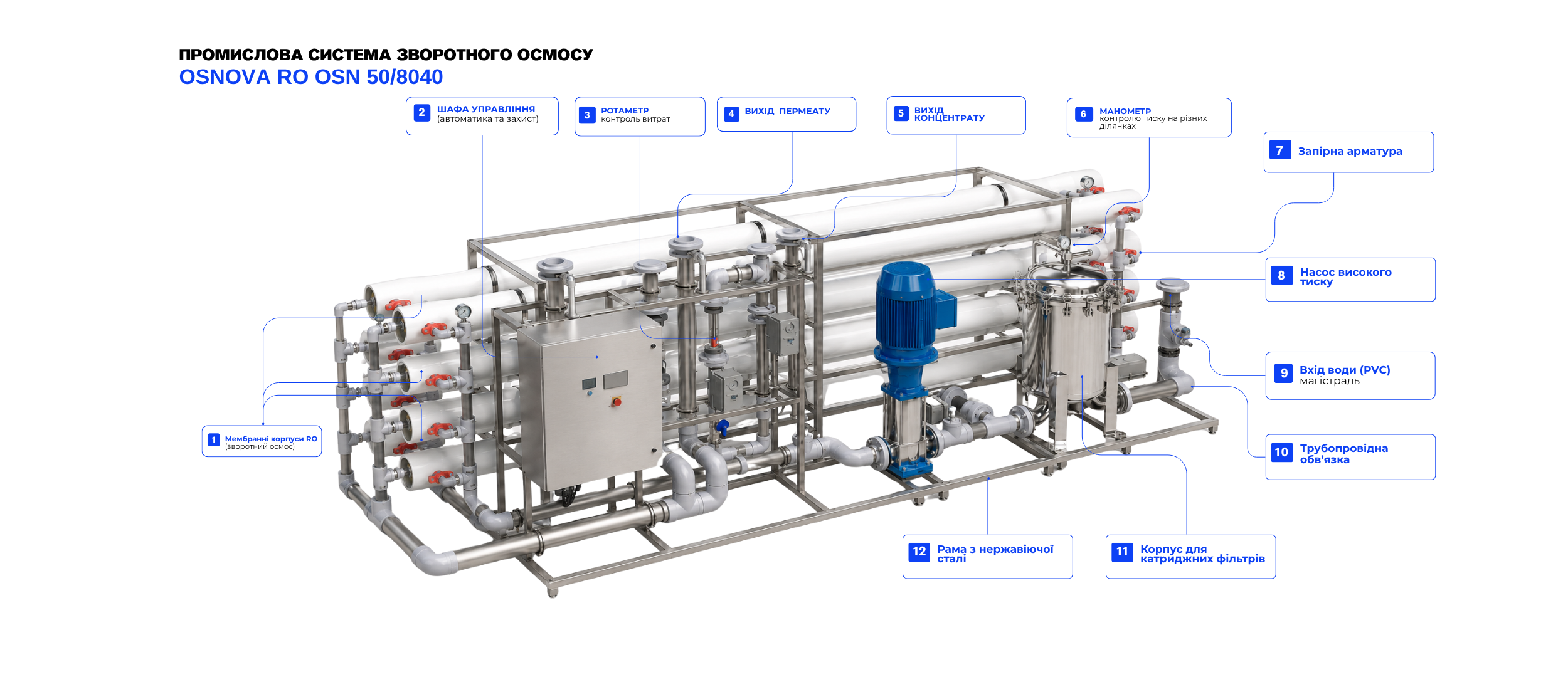

КОНСТРУКЦІЯ УСТАНОВКИ OSNOVA RO OSN 50/8040
| Тип обладнання | Система Зворотного Осмосу |
|---|---|
| Торгова марка | OSNOVA |
| Модель | OSNOVA RO OSN 50/8040 |
| Мембранні елементи / технологічний блок | 8040; LG BW або аналог (опція) |
| Кількість корпусів / модулів | 8 мембранотримачів First Line F80-300S-5; до 40 елементів 8040 |
| Матеріал рами | Сталь |
| Система контролю | Шість манометрів; ротаметр DN110 LZS-100; два ротаметри DN65 LZS-65; шафа автоматики. |
| Керування | Шафа автоматики, контролер і керування запірною арматурою відповідно до конфігурації |
| Призначення | Промислова система зворотного осмосу використовується для зниження солевмісту, жорсткості та концентрації розчинених домішок у воді. Мембранне очищення допомагає стабілізувати якість технологічної води та зменшити ризик утворення відкладень у котлах, теплообмінниках і виробничому обладнанні. |
| Комплектація | Моноблочний насос Lowara 92SV4/2AG300T, 1 шт. Корпус картриджного фільтра BMF 550-4-F з нержавіючої сталі, 1 шт. Автоматика, арматура, трубопроводи та рама. |
| Ключовий елемент | 8 мембранотримачів First Line F80-300S-5; до 40 елементів 8040 |
| Мембранний / технологічний блок | 8 мембранотримачів First Line F80-300S-5; до 40 елементів 8040. 8040; LG BW або аналог (опція) |
|---|---|
| Насосний вузол | Моноблочний насос Lowara 92SV4/2AG300T, 1 шт. |
| Попередня фільтрація | Корпус картриджного фільтра BMF 550-4-F з нержавіючої сталі, 1 шт. |
| Запірна та регулювальна арматура | Чотири засувки з електроприводом; балансувальний клапан DN50. |
| Контрольно-вимірювальні прилади | Шість манометрів; ротаметр DN110 LZS-100; два ротаметри DN65 LZS-65; шафа автоматики. |
| Автоматизація | Шафа автоматики з контролером, вимірювальними приладами та алгоритмами керування робочими й сервісними режимами. |
| Рама та трубопроводи | Сталь; комплект трубопроводів, арматури та з’єднувальних деталей. |

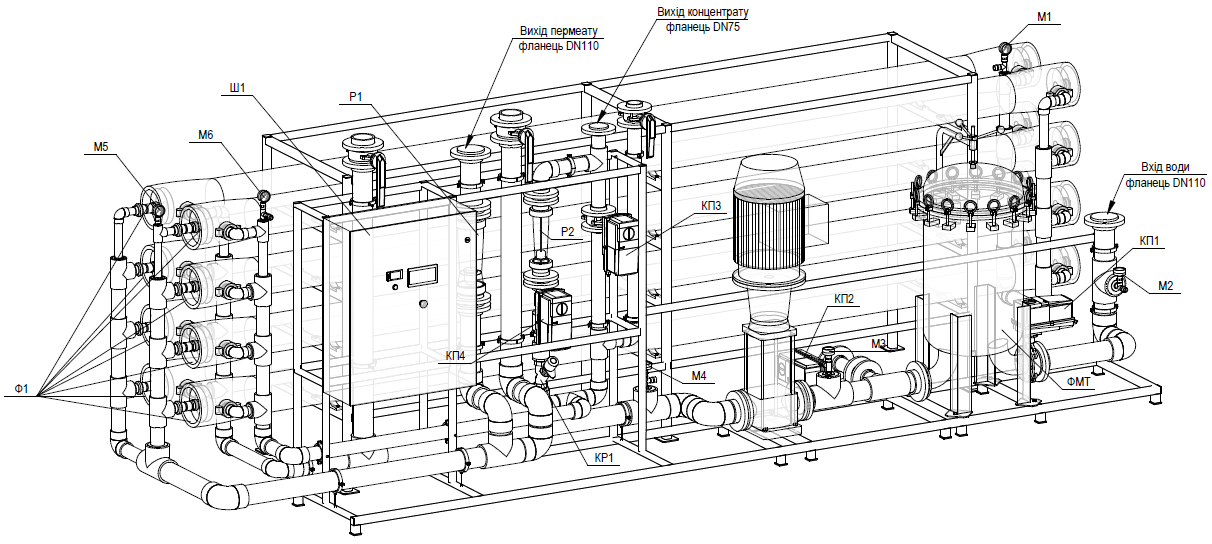

ПІДКЛЮЧЕННЯ OSNOVA RO OSN 50/8040
| Параметр | Значення |
|---|---|
| Вхідна вода | Фланець DN110 |
| Вихід пермеату | Фланець DN110 |
| Вихід концентрату | Фланець DN75 |
| Електроживлення | 400 В, 50 Гц, 3 фази |
Комплектація постачання
До базового комплекту системи входять:
- насос Lowara – 1 шт.
- мембранотримачі First Line F80-300S-5 – 8 шт.
- корпус картриджного фільтра BMF 550-4-F – 1 шт.
- засувки з електроприводом – 4 шт.
- балансувальний клапан – 1 шт.
- шафа автоматики – 1 комплект
- трубопроводи, арматура та сталева рама – 1 комплект
Мембранні елементи не входять до базового комплекту, якщо інше не зазначено в специфікації. Тип мембран підбирається за аналізом води та вимогами до якості пермеату.
ПЕРЕВАГИ OSNOVA RO OSN 50/8040
- Продуктивність 50 м³/год та вихід пермеату 80%.
- До 40 мембранних елементів типорозміру 8040.
- Насос Lowara 92SV4/2AG300T.
- Картриджна попередня фільтрація BMF 550-4-F.
- Автоматичне керування електропривідною арматурою.
- Контроль тиску та витрат у технологічних потоках.
Як працює система
Вхідна вода проходить картриджну або комбіновану попередню фільтрацію. Насос створює тиск, необхідний для проходження води крізь напівпроникні мембрани. Потік розділяється на очищену воду – пермеат – і концентрат із затриманими солями та домішками. Манометри, ротаметри, датчики й автоматика контролюють робочий режим і керують запірною арматурою.
Комплектація промислової системи зворотного осмосу OSNOVA RO OSN 50/8040
