OSNOVA RO OSN 4/8040-CIP – система зворотного осмосу 3-4 м³/год з інтегрованою CIP-промивкою. Характеристики, комплектація та підключення.

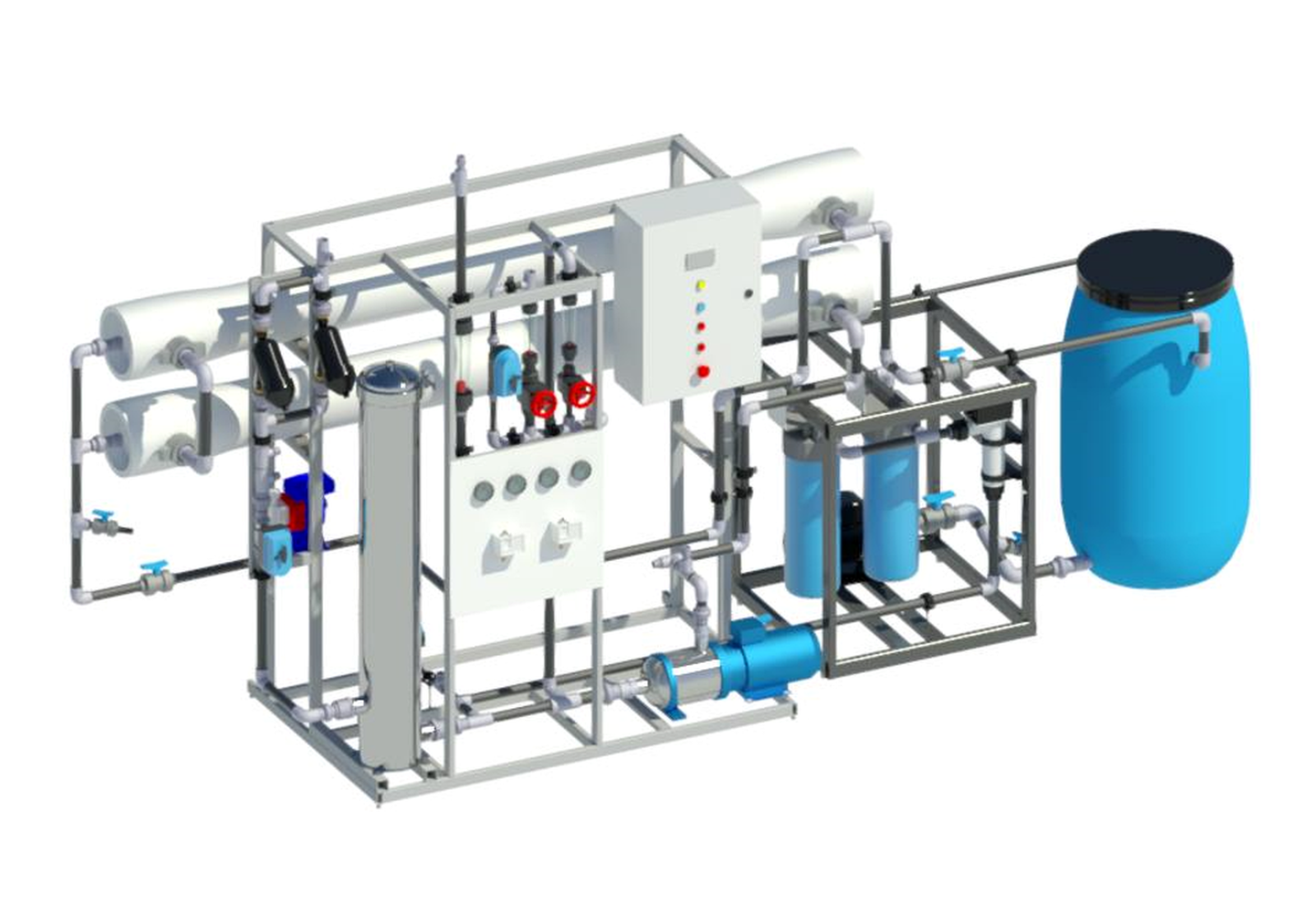

Система зворотного осмосу з CIP-промивкоюOSNOVA RO OSN 4/8040-CIP
Проєкт: 532-7-2023-ЗО
Конфігурація системи може бути змінена на розсуд виробника, якщо це не призведе до суттєвих змін функціональних та експлуатаційних характеристик виробу.
3-4 м³/год
Продуктивність
75 %
Вихід пермеату / фільтрату
5,2 м³/год
Витрата вхідної води
1 бар
Мінімальний вхідний тиск води
400 Вт
Електричне живлення
2 кВт
Електрична потужність

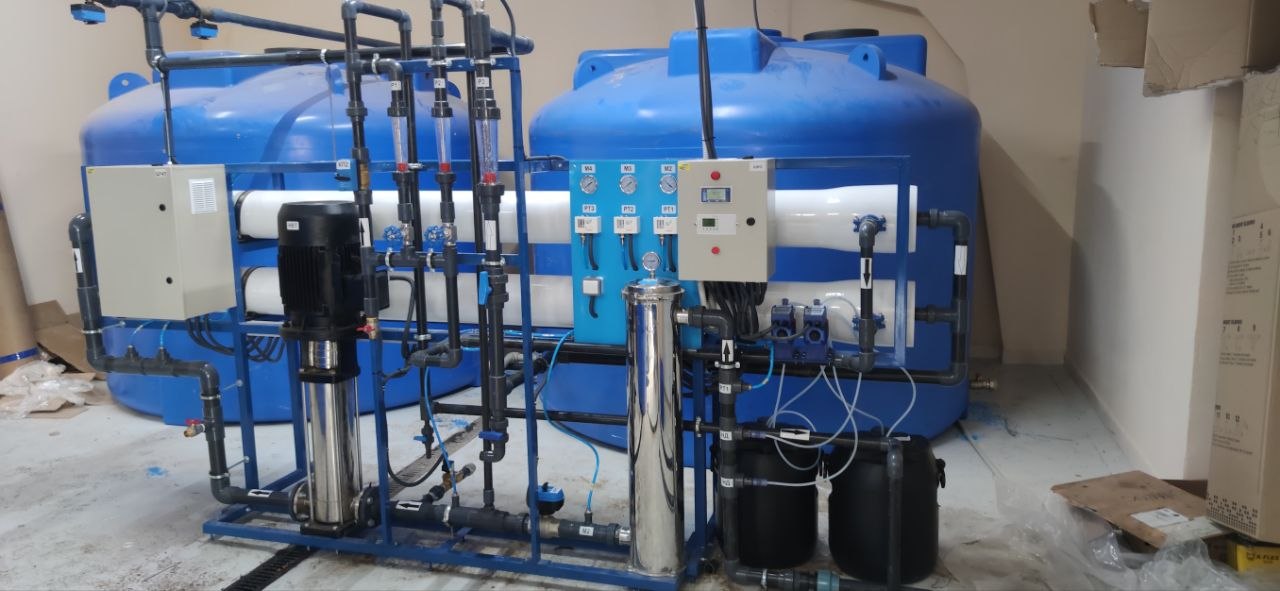

Комплексна система зворотного осмосу з інтегрованою CIP-станцією для об’єктів, де потрібне регулярне відновлення характеристик мембран. Установка поєднує очищення води, приготування промивних розчинів, нагрів і циркуляцію.
Установка змонтована на сталь; 2 рамні модулі та скомпонована для доступу до основних вузлів під час експлуатації й сервісу. Мембранний або технологічний блок: 4 мембранотримачі First Line F80-300S-2. Насосний вузол: Насос Lowara 10HM06S22T та насос CIP Leo AMSm120/1.1. Попередня підготовка: Дисковий фільтр DF 1″, корпус BN3-W7L4 та два фільтри Big Blue 20″.
ОСНОВНЕ ПРИЗНАЧЕННЯ OSNOVA RO OSN 4/8040-CIP
Система поєднує мембранне очищення води та вбудований контур CIP-промивки. Таке виконання застосовується на об’єктах, де мембрани потребують регулярного відновлення за допомогою циркуляції, підігріву та дозування промивних розчинів.
Установка може застосовуватися для:
- підготовка технологічної води;
- підживлення котлів і теплообмінних контурів;
- виробництво харчових продуктів і напоїв;
- об’єкти з підвищеним органічним або мінеральним навантаженням;
- виробництва, де потрібна регулярна автоматизована CIP-промивка мембран;
- локальні й промислові системи водопідготовки.
СФЕРИ ЗАСТОСУВАННЯ OSNOVA RO OSN 4/8040-CIP
- Харчові та напоївні виробництва
- Молочні підприємства
- Котельні й парогенераторні системи
- Промислові об’єкти зі складною вихідною водою
- Системи повторного використання води
- Об’єкти з регламентною хімічною промивкою мембран
ГАБАРИТИ УСТАНОВКИ OSNOVA RO OSN 4/8040-CIP

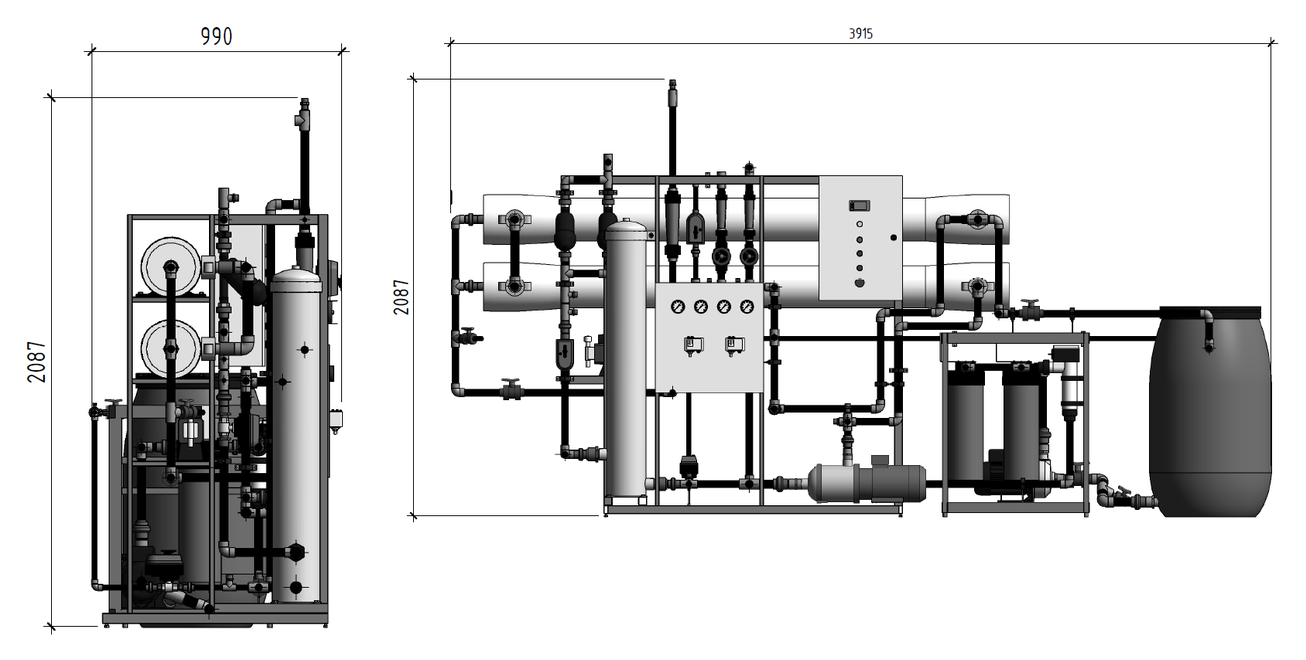

Габарити установки (довжина × ширина × висота): 3915 × 990 × 2087 мм
Габарити включають блок зворотного осмосу, CIP-станцію та накопичувальну ємність у конфігурації паспорта 532-7-2023-ЗО.

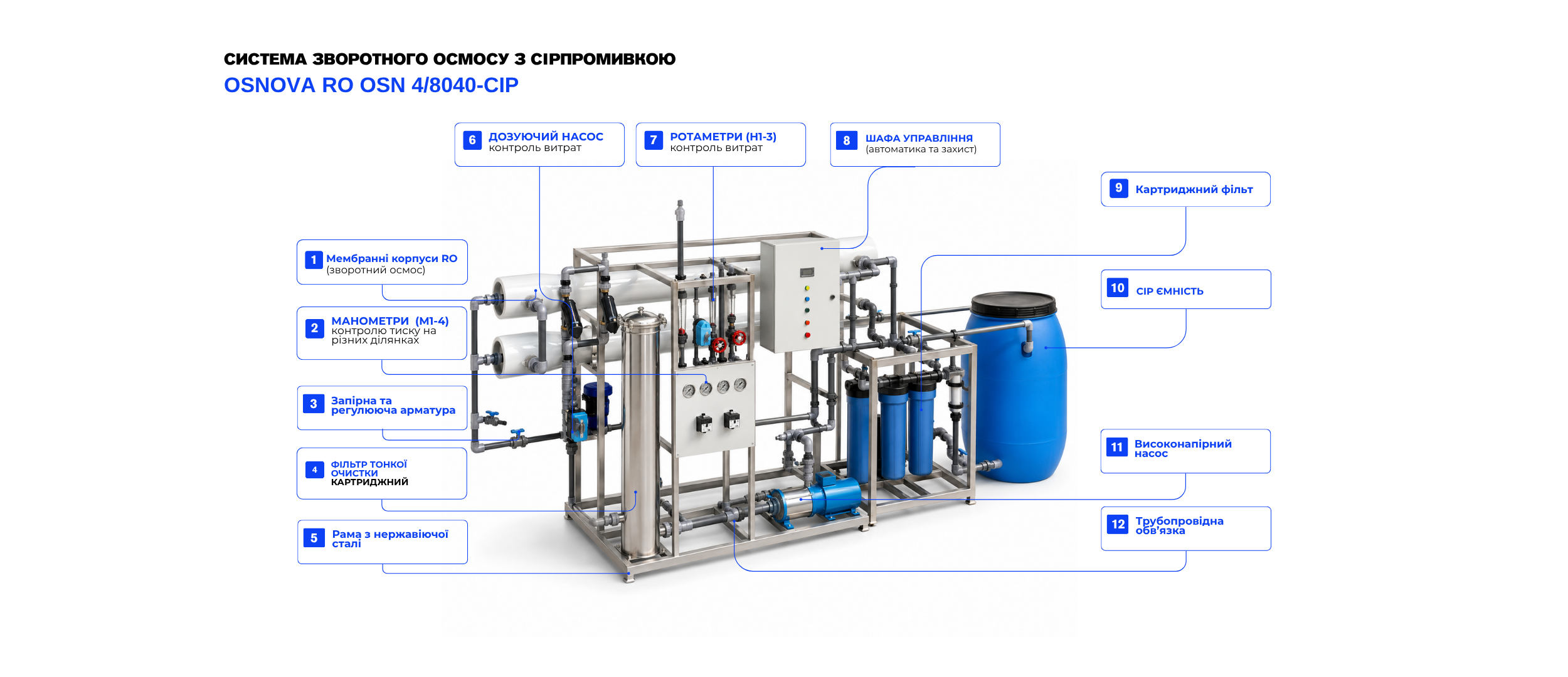

КОНСТРУКЦІЯ УСТАНОВКИ OSNOVA RO OSN 4/8040-CIP
| Тип обладнання | Система Зворотного Осмосу З Cip-Промивкою |
|---|---|
| Торгова марка | OSNOVA |
| Модель | OSNOVA RO OSN 4/8040-CIP |
| Мембранні елементи / технологічний блок | 8040; мембрани постачаються як опція |
| Кількість корпусів / модулів | 4 мембранотримачі First Line F80-300S-2 |
| Матеріал рами | Сталь; 2 рамні модулі |
| Система контролю | Комплект автоматики, чотири манометри, два реле тиску ELT36S, дозувальна помпа EN10. |
| Керування | Шафа автоматики, контролер і керування запірною арматурою відповідно до конфігурації |
| Призначення | Система поєднує мембранне очищення води та вбудований контур CIP-промивки. Таке виконання застосовується на об’єктах, де мембрани потребують регулярного відновлення за допомогою циркуляції, підігріву та дозування промивних розчинів. |
| Комплектація | Насос Lowara 10HM06S22T та насос CIP Leo AMSm120/1.1. Дисковий фільтр DF 1″, корпус BN3-W7L4 та два фільтри Big Blue 20″. Автоматика, арматура, трубопроводи та рама. |
| Ключовий елемент | 4 мембранотримачі First Line F80-300S-2 |
| Мембранний / технологічний блок | 4 мембранотримачі First Line F80-300S-2. 8040; мембрани постачаються як опція |
|---|---|
| Насосний вузол | Насос Lowara 10HM06S22T та насос CIP Leo AMSm120/1.1. |
| Попередня фільтрація | Дисковий фільтр DF 1″, корпус BN3-W7L4 та два фільтри Big Blue 20″. |
| Запірна та регулювальна арматура | Три кульові крани з електроприводом; арматура мембранного та CIP-контурів. |
| Контрольно-вимірювальні прилади | Комплект автоматики, чотири манометри, два реле тиску ELT36S, дозувальна помпа EN10. |
| Автоматизація | Шафа автоматики з контролером, вимірювальними приладами та алгоритмами керування робочими й сервісними режимами. |
| Рама та трубопроводи | Сталь; 2 рамні модулі; комплект трубопроводів, арматури та з’єднувальних деталей. |

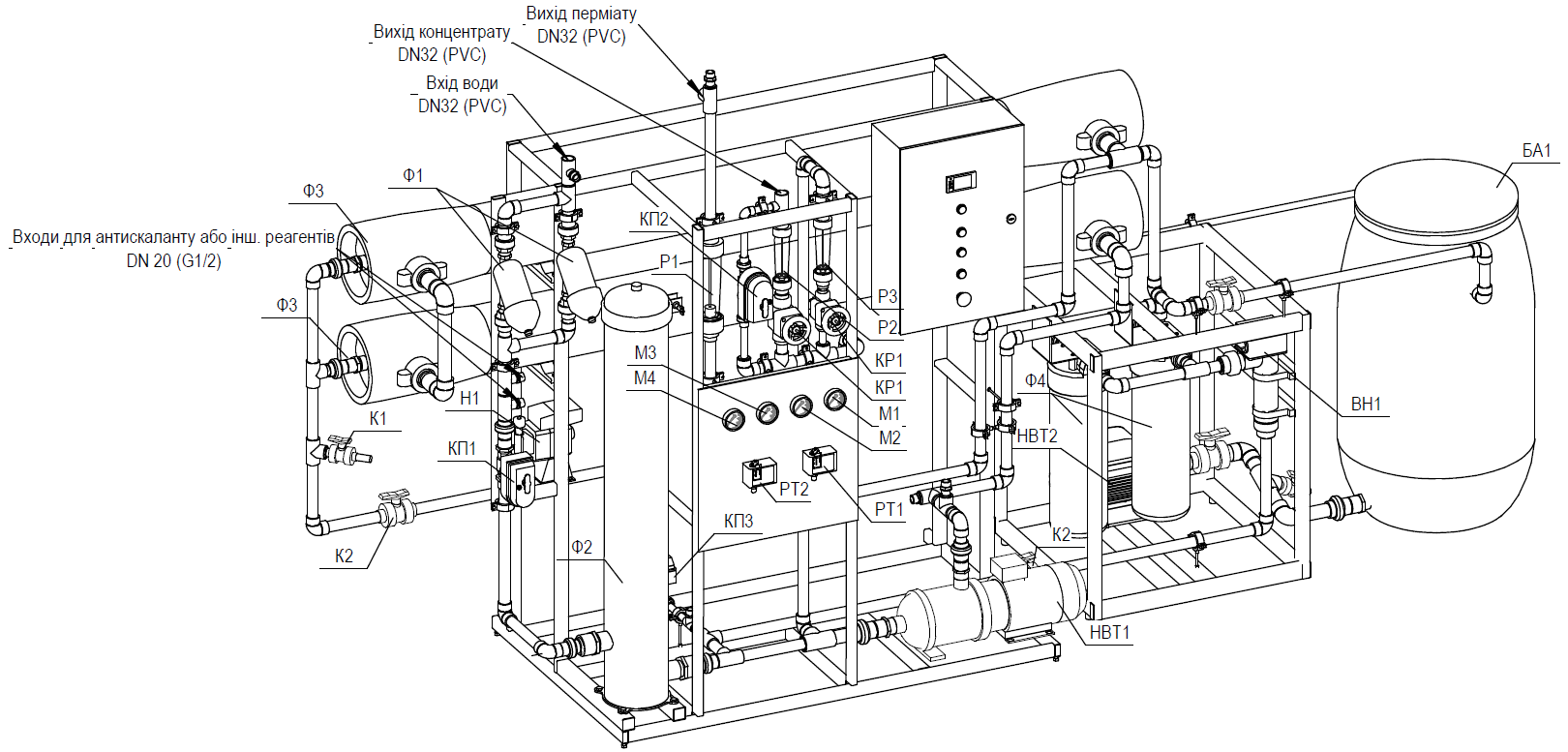

ПІДКЛЮЧЕННЯ OSNOVA RO OSN 4/8040-CIP
| Параметр | Значення |
|---|---|
| Вхідна вода | PVC DN32 |
| Вихід пермеату | PVC DN32 |
| Вихід концентрату | PVC DN32 |
| Електроживлення | 400 В, 50 Гц, 3 фази |
Комплектація постачання
До базового комплекту системи входять:
- насос Lowara – 1 шт.
- насос CIP Leo – 1 шт.
- мембранотримачі F80-300S-2 – 4 шт.
- два фільтри Big Blue 20″ і корпус картриджного фільтра – 1 комплект
- накопичувальні баки 200 л – 5 шт.
- водяний електронагрівач Aqua compact AC60 – 1 шт.
- дозувальна помпа EN10 – 1 шт.
- автоматика, трубопроводи та дві сталеві рами – 1 комплект
Мембранні елементи не входять до базового комплекту, якщо інше не зазначено в специфікації. Тип мембран підбирається за аналізом води та вимогами до якості пермеату.
ПЕРЕВАГИ OSNOVA RO OSN 4/8040-CIP
- Вбудована CIP-станція для хімічного промивання мембран.
- Продуктивність 3-4 м³/год та вихід пермеату 75%.
- Чотири корпуси 8040 і багатоступенева попередня фільтрація.
- Окремий циркуляційний насос, дозування та підігрів промивного розчину.
- Єдина автоматизована система керування робочим і сервісним режимами.

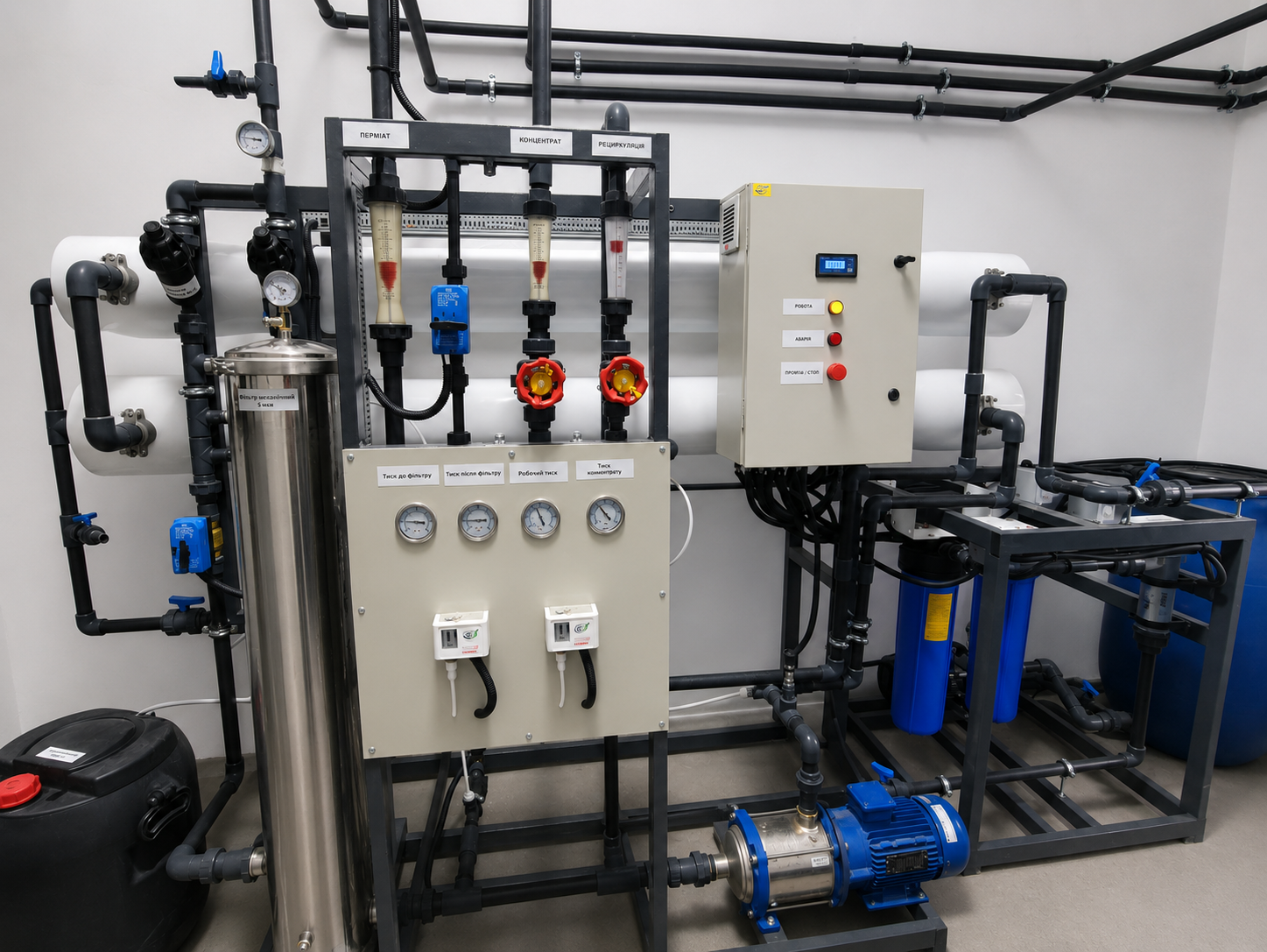

Як працює система
Комплектація системи зворотного осмосу OSNOVA RO OSN 4/8040-CIP
У робочому режимі вода проходить попередню фільтрацію, насосний вузол і мембранний блок. Для сервісного циклу система перемикається на CIP-контур: у промивних ємностях готується розчин, за потреби підігрівається, дозується та циркулює крізь мембранні корпуси. Після завершення програми установка повертається до штатного режиму.
