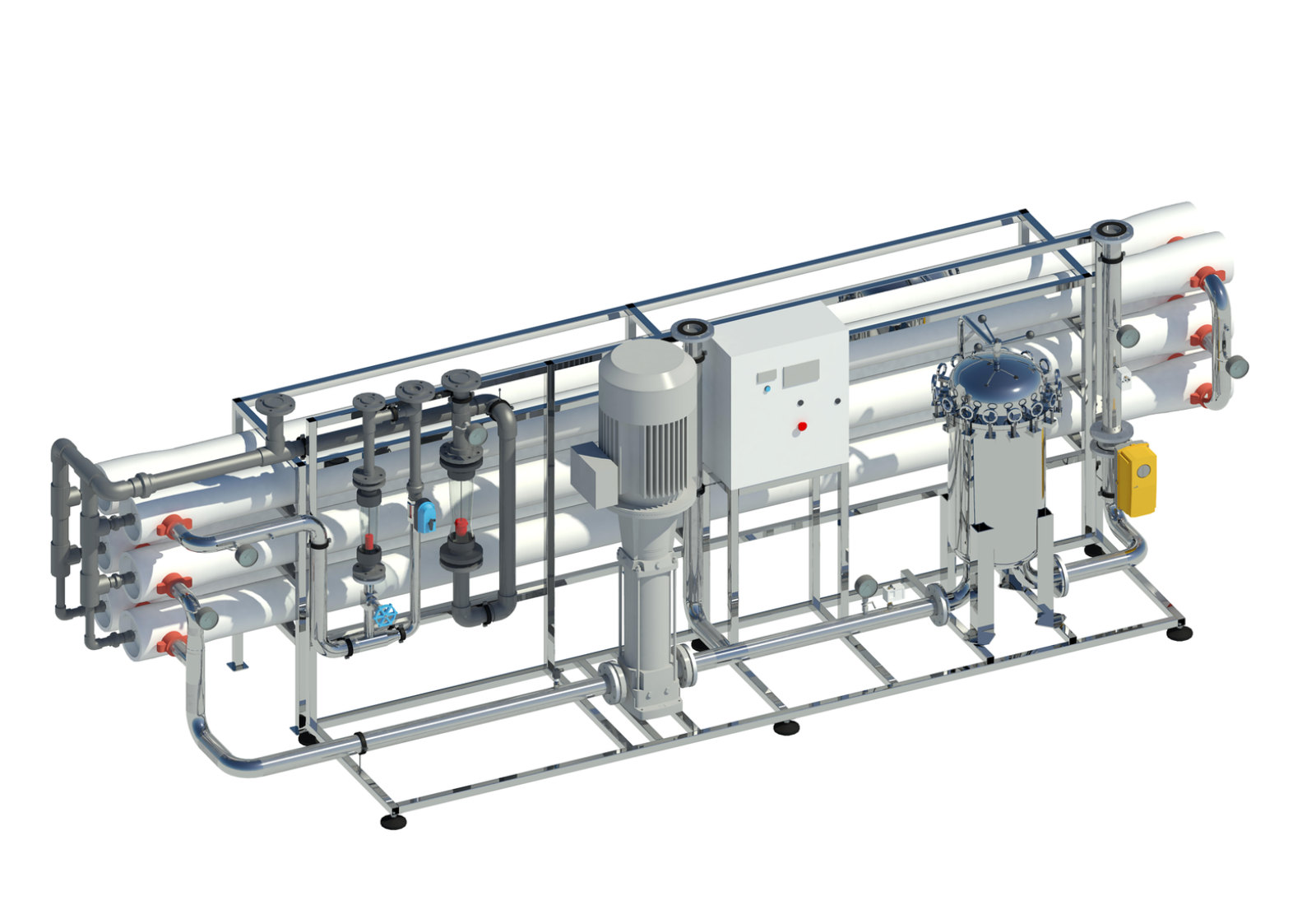

Промислова система зворотного осмосу OSNOVA RO OSN 30/8040
Проєкт: 641-2025-ЗО1 / 641-2025-ЗО2
Конфігурація системи може бути змінена на розсуд виробника, якщо це не призведе до суттєвих змін функціональних та експлуатаційних характеристик виробу.
30 м³/год
Продуктивність
80 %
Вихід пермеату / фільтрату
37,5 м³/год
Витрата вхідної води
1 бар
Мінімальний вхідний тиск води
400 Вт
Електричне живлення
31 кВт
Електрична потужність
Промислова система середньої продуктивності для безперервної підготовки технологічної води. Два виконання відрізняються матеріалами та діаметрами приєднань, що дозволяє адаптувати установку до трубопроводів об’єкта.
Установка змонтована на сталь; 2 рамні модулі та скомпонована для доступу до основних вузлів під час експлуатації й сервісу. Мембранний або технологічний блок: 6 мембранотримачів First Line F80-300S-5; до 30 елементів 8040. Насосний вузол: Моноблочний насос Stairs SB 45-7-2, 1 шт. Попередня підготовка: Корпус картриджного фільтра BMF 450-2F, 1 шт.
ОСНОВНЕ ПРИЗНАЧЕННЯ OSNOVA RO OSN 30/8040
Промислова система зворотного осмосу використовується для зниження солевмісту, жорсткості та концентрації розчинених домішок у воді. Мембранне очищення допомагає стабілізувати якість технологічної води та зменшити ризик утворення відкладень у котлах, теплообмінниках і виробничому обладнанні.
Установка може застосовуватися для:
- підготовка технологічної води;
- підживлення парових і водогрійних котлів;
- підготовка води для теплообмінних і охолоджувальних контурів;
- виробництво харчових продуктів і напоїв;
- промивання технологічного обладнання та CIP-мийка;
- підготовка води для поливу й тепличних господарств;
- господарське та виробниче водопостачання.
СФЕРИ ЗАСТОСУВАННЯ OSNOVA RO OSN 30/8040
- Промислові котельні та енергетичні об’єкти
- Парогенераторні системи
- Харчова промисловість і виробництво напоїв
- Молочні, пивоварні та спиртові підприємства
- Агропромисловий сектор і тепличні господарства
- Системи охолодження та теплообмінні контури
- Фармацевтичне й косметичне виробництво
- Комунальні та виробничі системи водопостачання

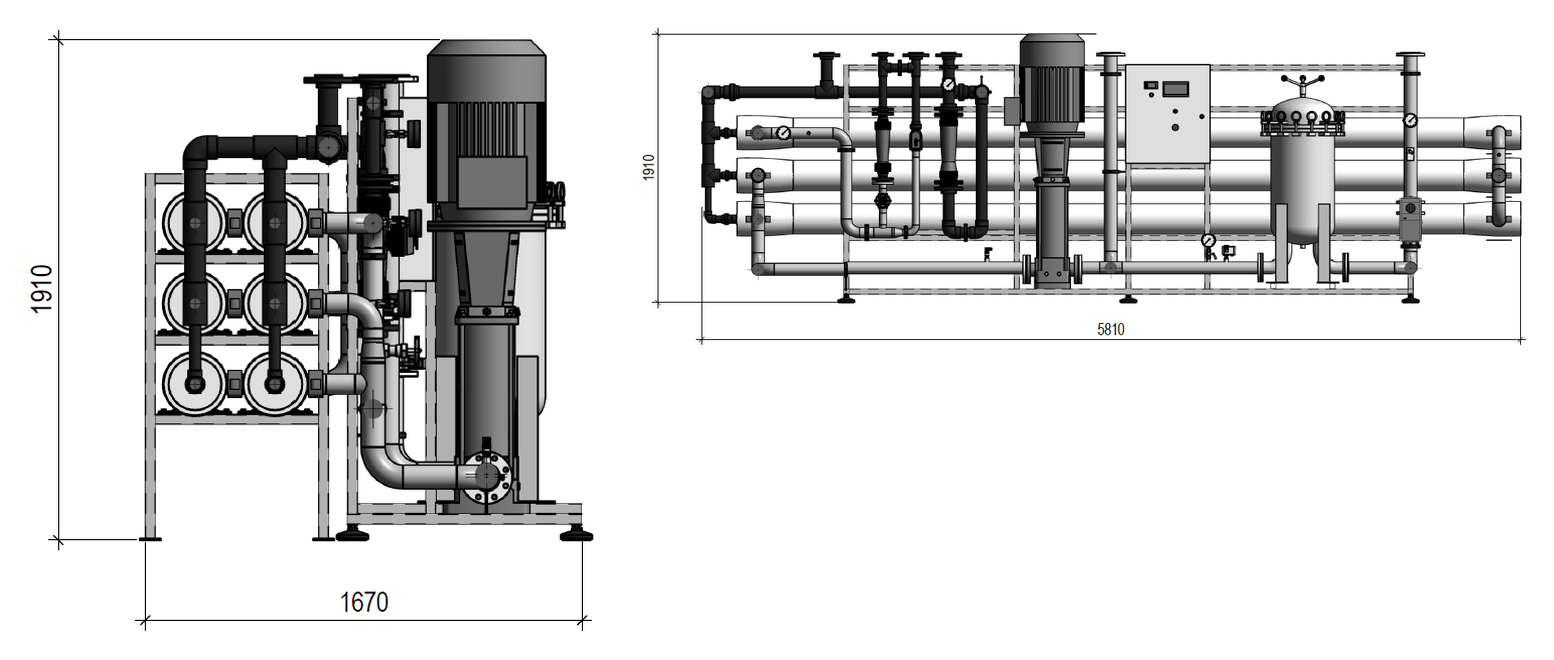

ГАБАРИТИ УСТАНОВКИ OSNOVA RO OSN 30/8040
Габарити установки (довжина × ширина × висота): 5810 × 1670 × 1910 мм
Наведено габарити виконання 641-2025-ЗО1. У варіанті ЗО2 приєднання та компонування можуть відрізнятися.

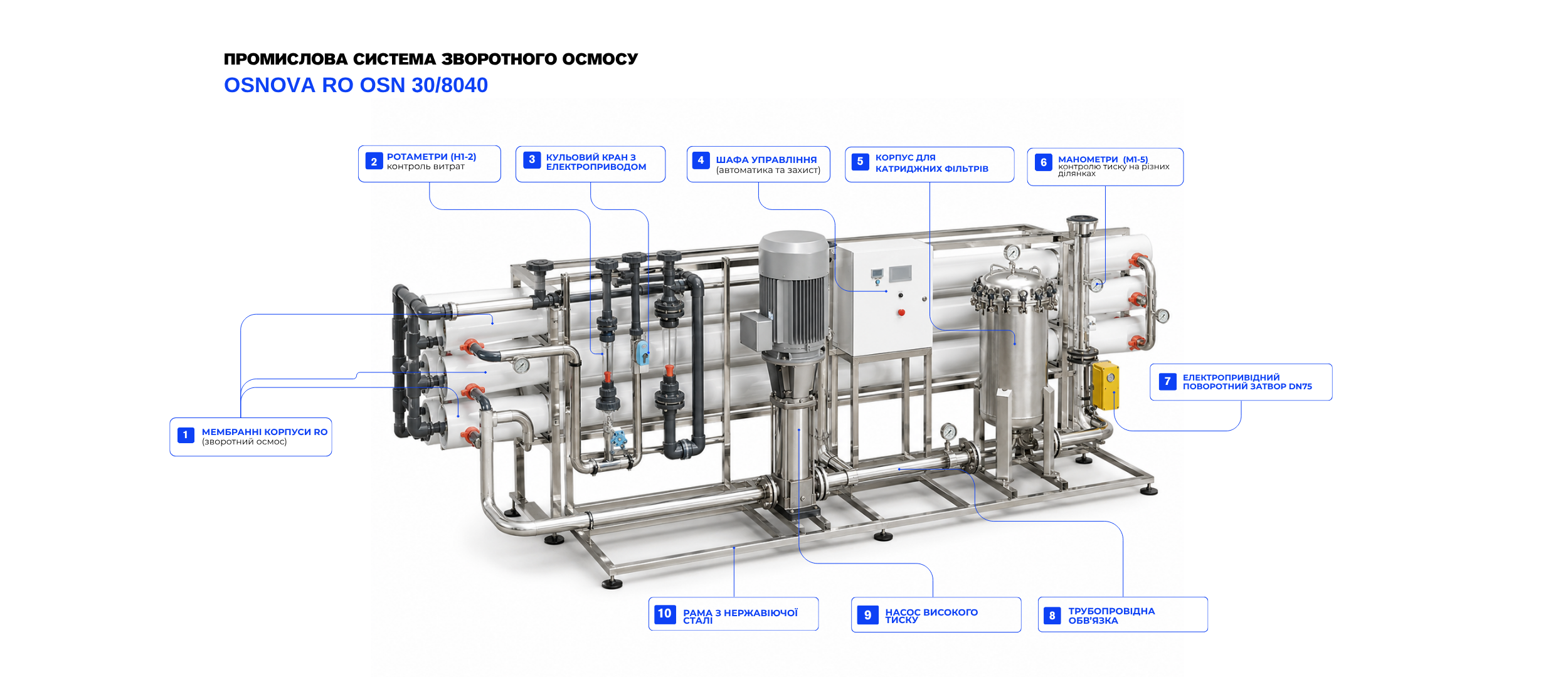

КОНСТРУКЦІЯ УСТАНОВКИ OSNOVA RO OSN 30/8040
| Тип обладнання | Промислова Система Зворотного Осмосу |
|---|---|
| Торгова марка | OSNOVA |
| Модель | OSNOVA RO OSN 30/8040 |
| Мембранні елементи / технологічний блок | 8040; LG BW або аналог (опція) |
| Кількість корпусів / модулів | 6 мембранотримачів First Line F80-300S-5; до 30 елементів 8040 |
| Матеріал рами | Сталь; 2 рамні модулі |
| Система контролю | Шість манометрів, ротаметри LZS-50 і LZS-80, шафа автоматики. |
| Керування | Шафа автоматики, контролер і керування запірною арматурою відповідно до конфігурації |
| Призначення | Промислова система зворотного осмосу використовується для зниження солевмісту, жорсткості та концентрації розчинених домішок у воді. Мембранне очищення допомагає стабілізувати якість технологічної води та зменшити ризик утворення відкладень у котлах, теплообмінниках і виробничому обладнанні. |
| Комплектація | Моноблочний насос Stairs SB 45-7-2, 1 шт. Корпус картриджного фільтра BMF 450-2F, 1 шт. Автоматика, арматура, трубопроводи та рама. |
| Ключовий елемент | 6 мембранотримачів First Line F80-300S-5; до 30 елементів 8040 |
| Мембранний / технологічний блок | 6 мембранотримачів First Line F80-300S-5; до 30 елементів 8040. 8040; LG BW або аналог (опція) |
|---|---|
| Насосний вузол | Моноблочний насос Stairs SB 45-7-2, 1 шт. |
| Попередня фільтрація | Корпус картриджного фільтра BMF 450-2F, 1 шт. |
| Запірна та регулювальна арматура | Поворотна фланцева засувка з електроприводом; кульовий кран з електроприводом; голчастий клапан 1 1/2″. |
| Контрольно-вимірювальні прилади | Шість манометрів, ротаметри LZS-50 і LZS-80, шафа автоматики. |
| Автоматизація | Шафа автоматики з контролером, вимірювальними приладами та алгоритмами керування робочими й сервісними режимами. |
| Рама та трубопроводи | Сталь; 2 рамні модулі; комплект трубопроводів, арматури та з’єднувальних деталей. |

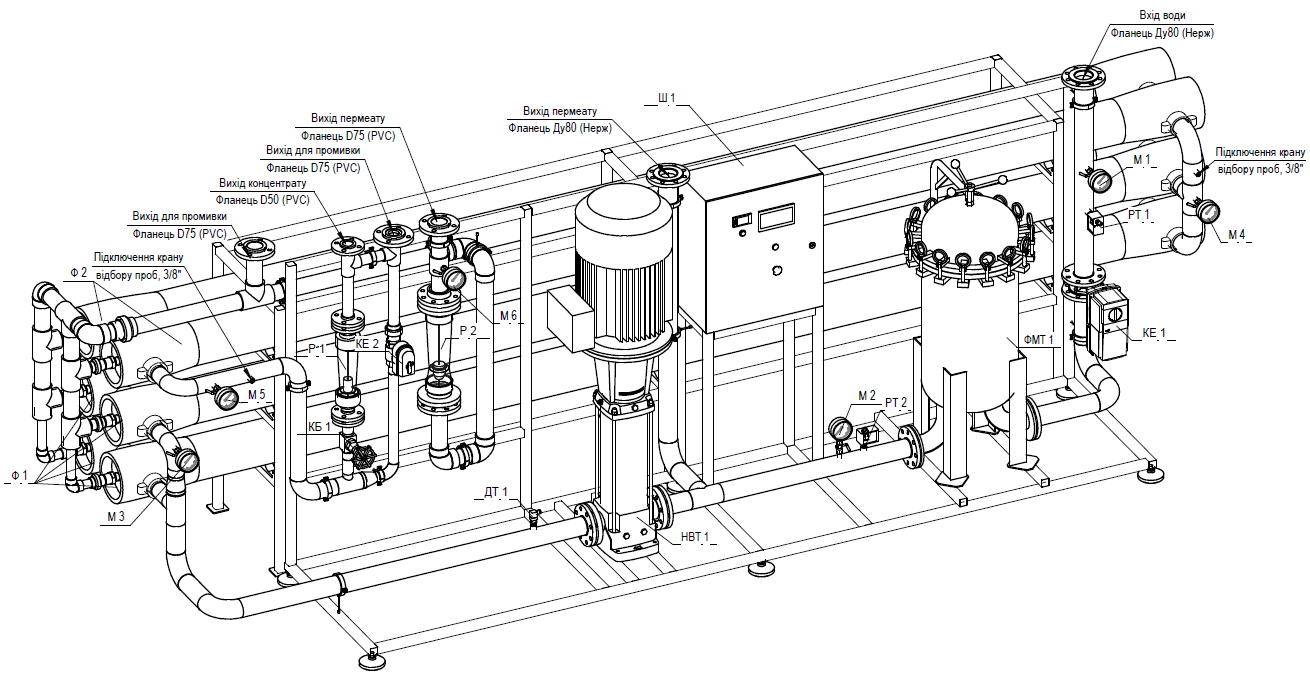

ПІДКЛЮЧЕННЯ OSNOVA RO OSN 30/8040
| Параметр | Значення |
|---|---|
| Варіант ЗО1: вхід | Ду80, нержавіюча сталь |
| Варіант ЗО1: пермеат | DN75, PVC |
| Варіант ЗО1: концентрат | DN50, PVC |
| Варіант ЗО2: вхід | DN90, PVC |
| Варіант ЗО2: пермеат | Ду65, нержавіюча сталь |
| Варіант ЗО2: концентрат | Ду40, нержавіюча сталь |
| Електроживлення | 400 В, 50 Гц, 3 фази |
Комплектація постачання
До базового комплекту системи входять:
- насос Stairs SB 45-7-2 – 1 шт.
- мембранотримачі First Line F80-300S-5 – 6 шт.
- корпус картриджного фільтра BMF 450-2F – 1 шт.
- запірна та регулювальна арматура – 1 комплект
- шафа автоматики – 1 комплект
- трубопроводи та з’єднувальні деталі – 1 комплект
- сталеві рами – 2 комплекти
Мембранні елементи не входять до базового комплекту, якщо інше не зазначено в специфікації. Тип мембран підбирається за аналізом води та вимогами до якості пермеату.
ПЕРЕВАГИ OSNOVA RO OSN 30/8040
- Стабільна продуктивність 30 м³/год і вихід пермеату 80%.
- Шість корпусів на п’ять елементів 8040 кожний.
- Промисловий насос Stairs та картриджна фільтрація BMF 450-2F.
- Два варіанти підключення з PVC та нержавіючої сталі.
- Рамне модульне виконання для монтажу й сервісного доступу.
Як працює система
Вхідна вода проходить картриджну або комбіновану попередню фільтрацію. Насос створює тиск, необхідний для проходження води крізь напівпроникні мембрани. Потік розділяється на очищену воду – пермеат – і концентрат із затриманими солями та домішками. Манометри, ротаметри, датчики й автоматика контролюють робочий режим і керують запірною арматурою.
Комплектація промислової системи зворотного осмосу OSNOVA RO OSN 30/8040
