Промислова система зворотного осмосу OSNOVA RO OSN 15/8040
Проєкт: 521-2023-ЗО
Конфігурація системи може бути змінена на розсуд виробника, якщо це не призведе до суттєвих змін функціональних та експлуатаційних характеристик виробу.
12-15 м³/год
Продуктивність
85 %
Вихід пермеату / фільтрату
14-16,5 м³/год
Витрата вхідної води
1 бар
Мінімальний вхідний тиск води
400 Вт
Електричне живлення
5,7-11,2 кВт
Електрична потужність
Модульна промислова система зворотного осмосу з продуктивністю 12-15 м³/год і виходом пермеату 85%. Насосний вузол підбирається під аналіз води, робочий тиск і вимоги конкретного об’єкта.

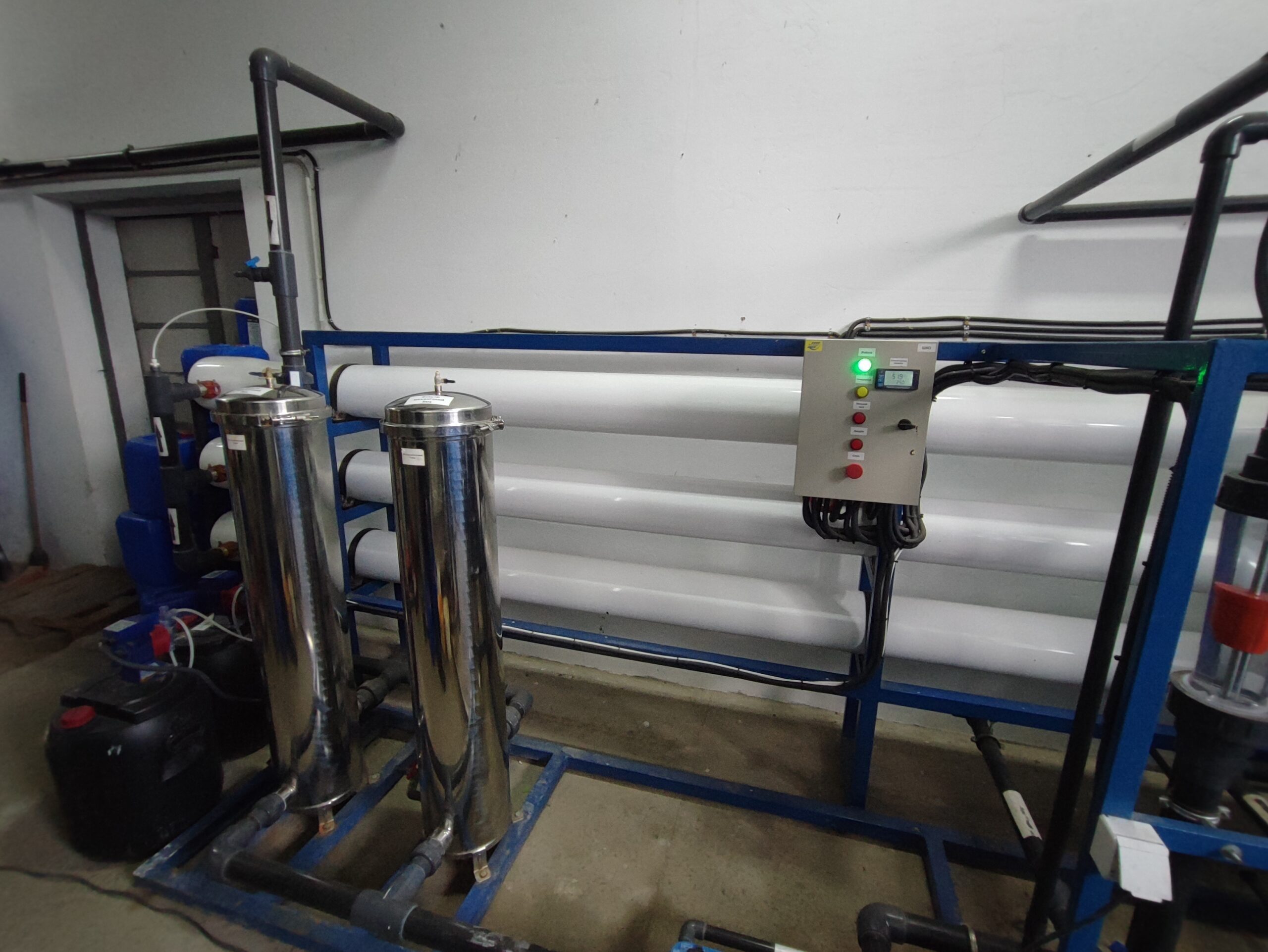

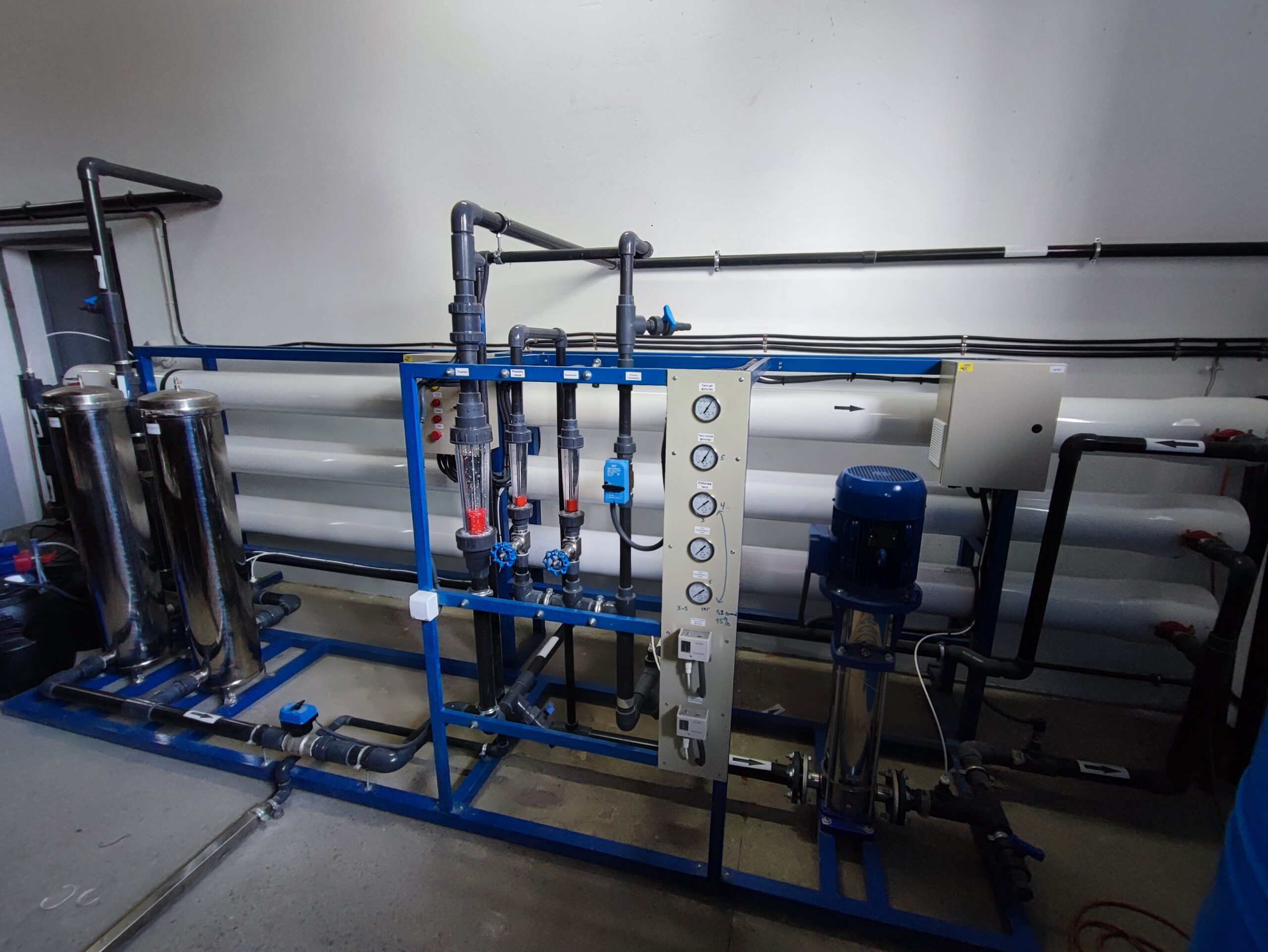

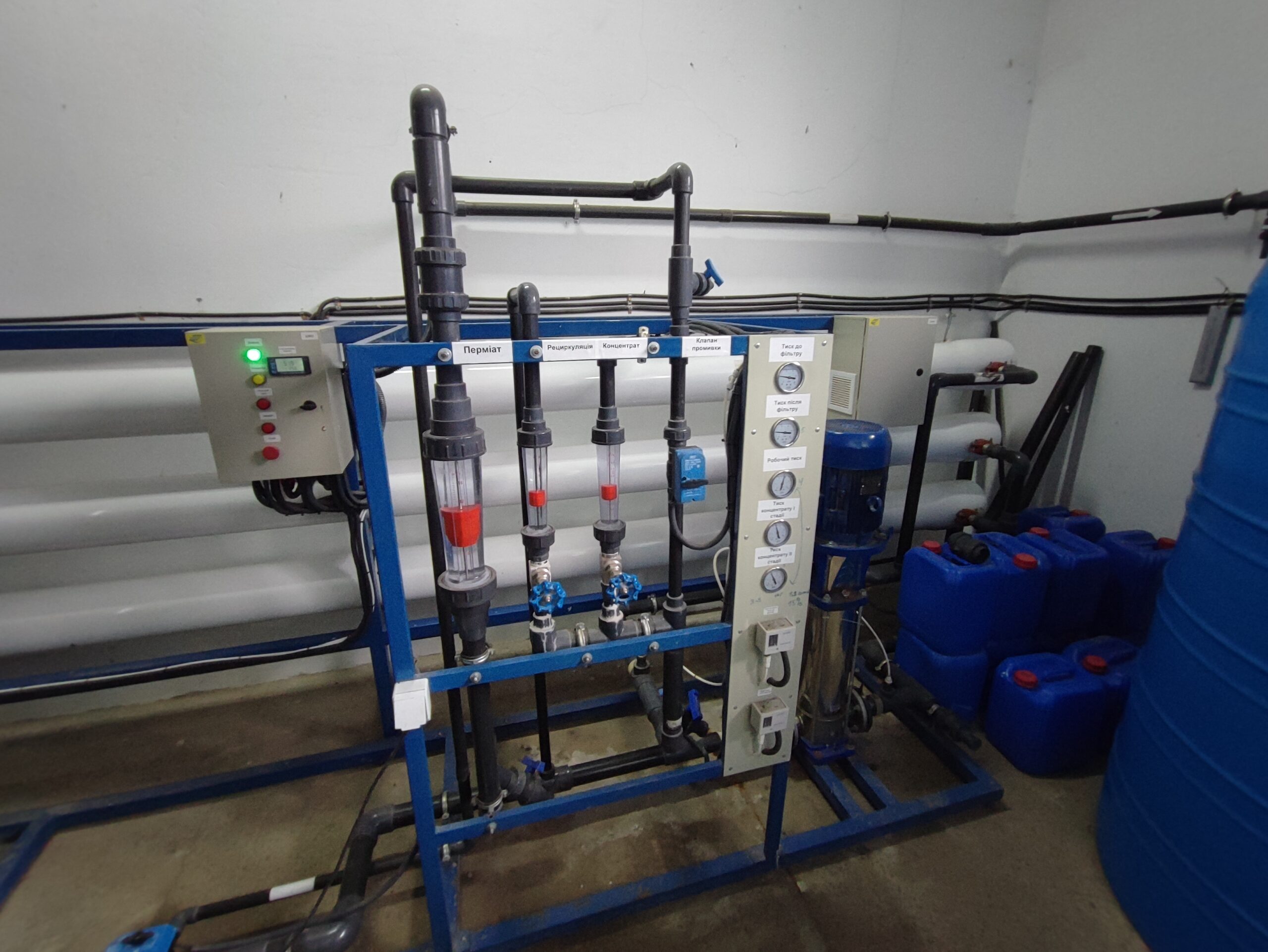

Установка змонтована на сталь та скомпонована для доступу до основних вузлів під час експлуатації й сервісу. Мембранний або технологічний блок: 3 мембранотримачі First Line F80-300S-6; до 18 елементів 8040. Насосний вузол: Насос Lowara або Grundfos підбирається під параметри проєкту. Попередня підготовка: Два корпуси картриджних фільтрів BN3-W11L4 з нержавіючої сталі.
ОСНОВНЕ ПРИЗНАЧЕННЯ OSNOVA RO OSN 15/8040
Промислова система зворотного осмосу використовується для зниження солевмісту, жорсткості та концентрації розчинених домішок у воді. Мембранне очищення допомагає стабілізувати якість технологічної води та зменшити ризик утворення відкладень у котлах, теплообмінниках і виробничому обладнанні.
Установка може застосовуватися для:
- підготовка технологічної води;
- підживлення парових і водогрійних котлів;
- підготовка води для теплообмінних і охолоджувальних контурів;
- виробництво харчових продуктів і напоїв;
- промивання технологічного обладнання та CIP-мийка;
- підготовка води для поливу й тепличних господарств;
- господарське та виробниче водопостачання.
СФЕРИ ЗАСТОСУВАННЯ OSNOVA RO OSN 15/8040
- Промислові котельні та енергетичні об’єкти
- Парогенераторні системи
- Харчова промисловість і виробництво напоїв
- Молочні, пивоварні та спиртові підприємства
- Агропромисловий сектор і тепличні господарства
- Системи охолодження та теплообмінні контури
- Фармацевтичне й косметичне виробництво
- Комунальні та виробничі системи водопостачання

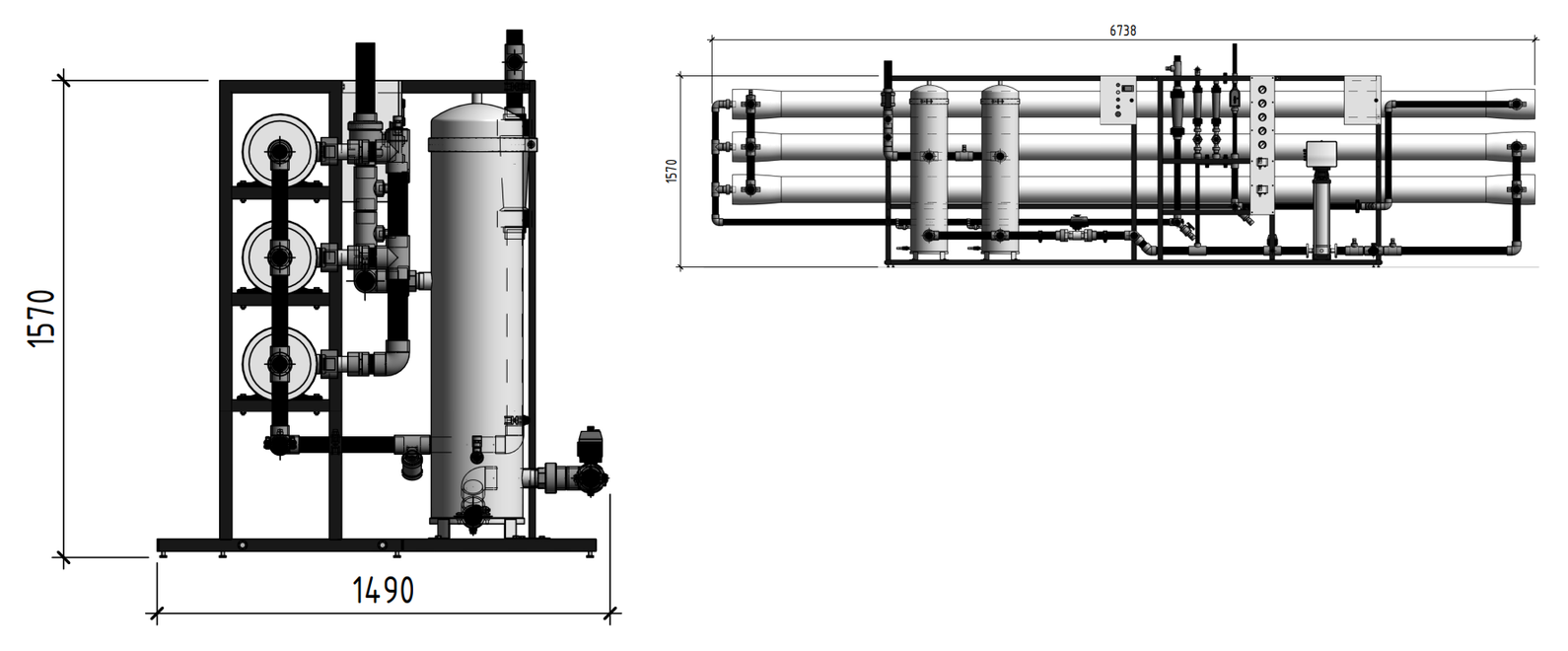

ГАБАРИТИ УСТАНОВКИ OSNOVA RO OSN 15/8040
Габарити установки (довжина × ширина × висота): 6738 × 1490 × 1570 мм
Вага установки – 530 кг. Габарити наведені для конфігурації паспорта 521-2023-ЗО.

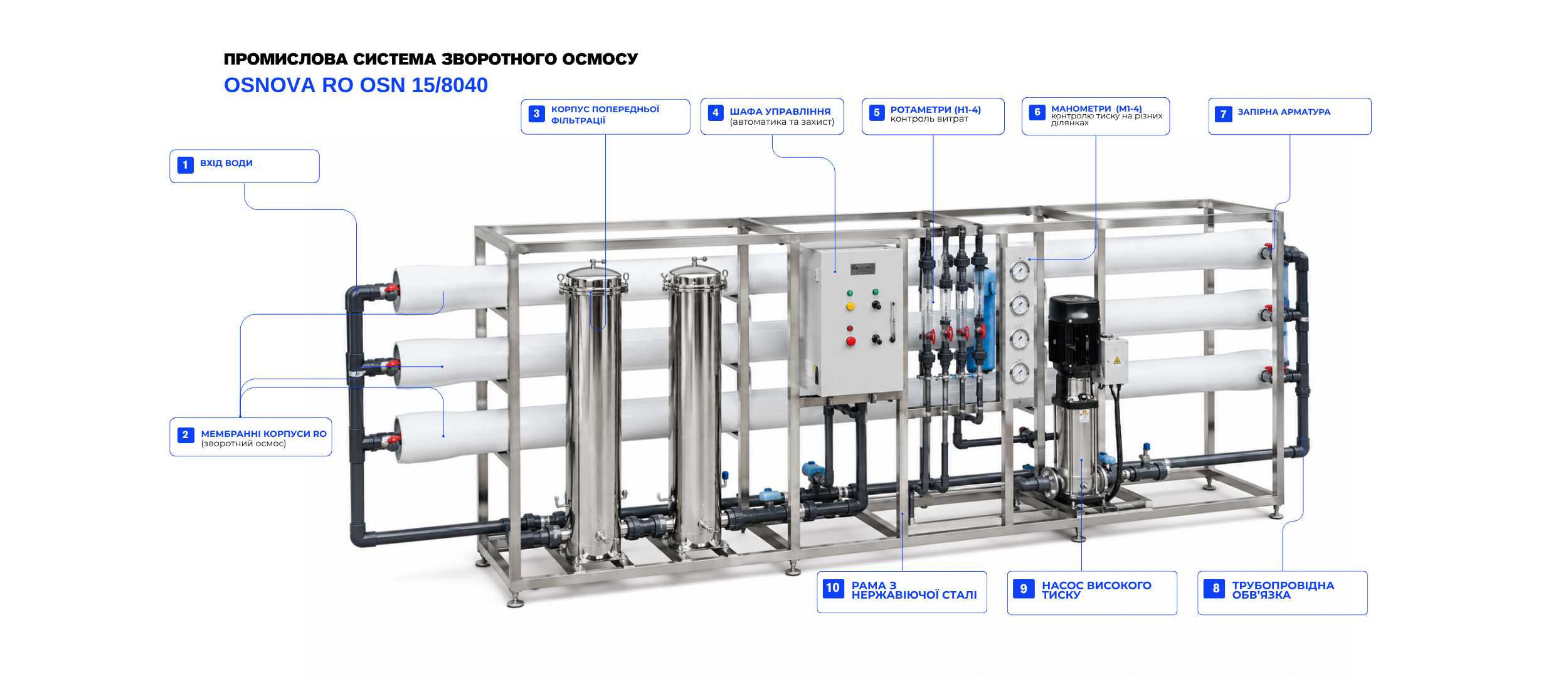

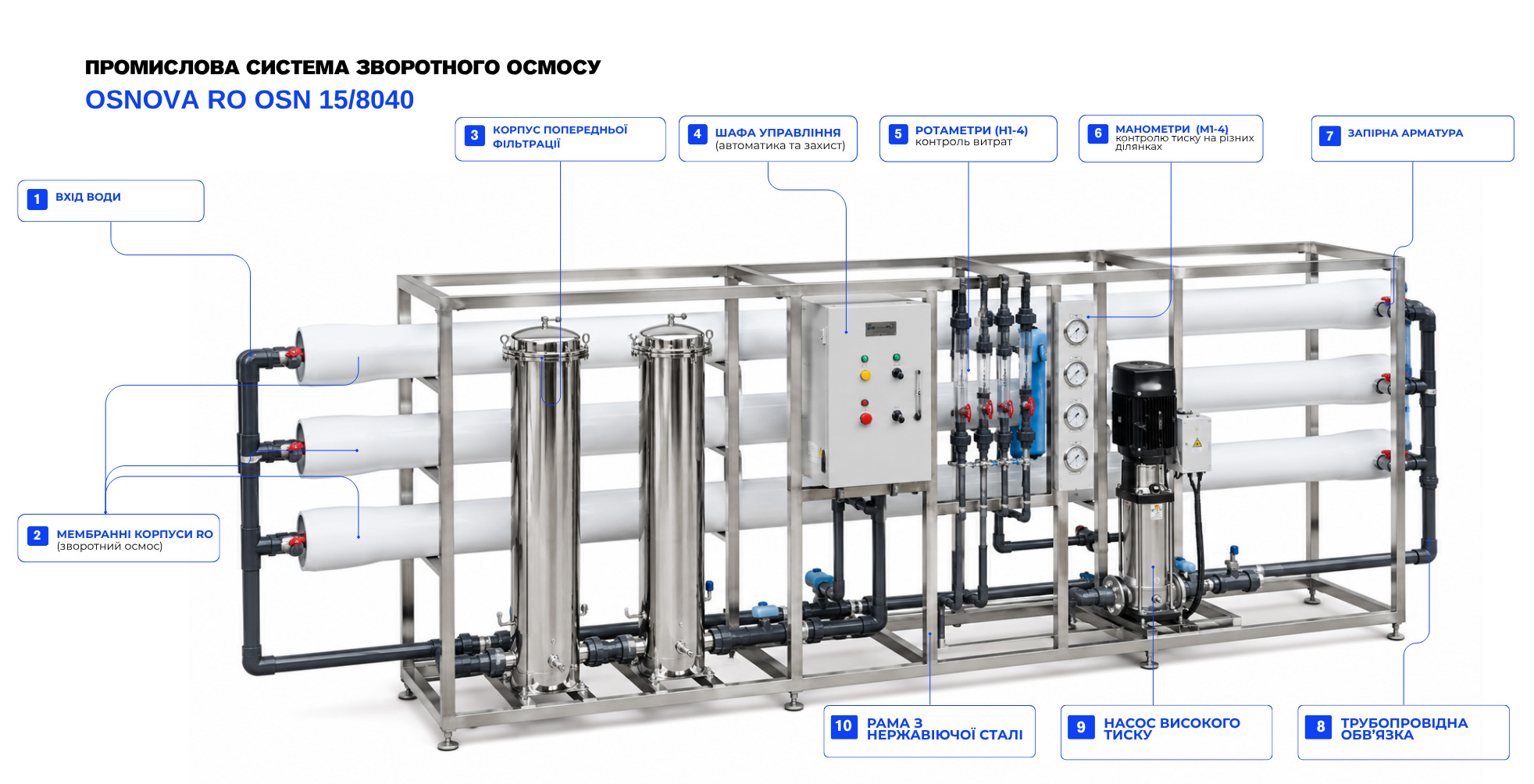

КОНСТРУКЦІЯ УСТАНОВКИ OSNOVA RO OSN 15/8040
| Тип обладнання | Промислова Система Зворотного Осмосу |
|---|---|
| Торгова марка | OSNOVA |
| Модель | OSNOVA RO OSN 15/8040 |
| Мембранні елементи / технологічний блок | 8040; LG BW або аналог (опція) |
| Кількість корпусів / модулів | 3 мембранотримачі First Line F80-300S-6; до 18 елементів 8040 |
| Матеріал рами | Сталь |
| Система контролю | Манометри, реле тиску ELT36S, ротаметри DN63 і DN32, шафа автоматики. |
| Керування | Шафа автоматики, контролер і керування запірною арматурою відповідно до конфігурації |
| Призначення | Промислова система зворотного осмосу використовується для зниження солевмісту, жорсткості та концентрації розчинених домішок у воді. Мембранне очищення допомагає стабілізувати якість технологічної води та зменшити ризик утворення відкладень у котлах, теплообмінниках і виробничому обладнанні. |
| Комплектація | Насос Lowara або Grundfos підбирається під параметри проєкту. Два корпуси картриджних фільтрів BN3-W11L4 з нержавіючої сталі. Автоматика, арматура, трубопроводи та рама. |
| Ключовий елемент | 3 мембранотримачі First Line F80-300S-6; до 18 елементів 8040 |
| Мембранний / технологічний блок | 3 мембранотримачі First Line F80-300S-6; до 18 елементів 8040. 8040; LG BW або аналог (опція) |
|---|---|
| Насосний вузол | Насос Lowara або Grundfos підбирається під параметри проєкту. |
| Попередня фільтрація | Два корпуси картриджних фільтрів BN3-W11L4 з нержавіючої сталі. |
| Запірна та регулювальна арматура | Три кульові крани з електроприводом; два голчасті балансувальні клапани. |

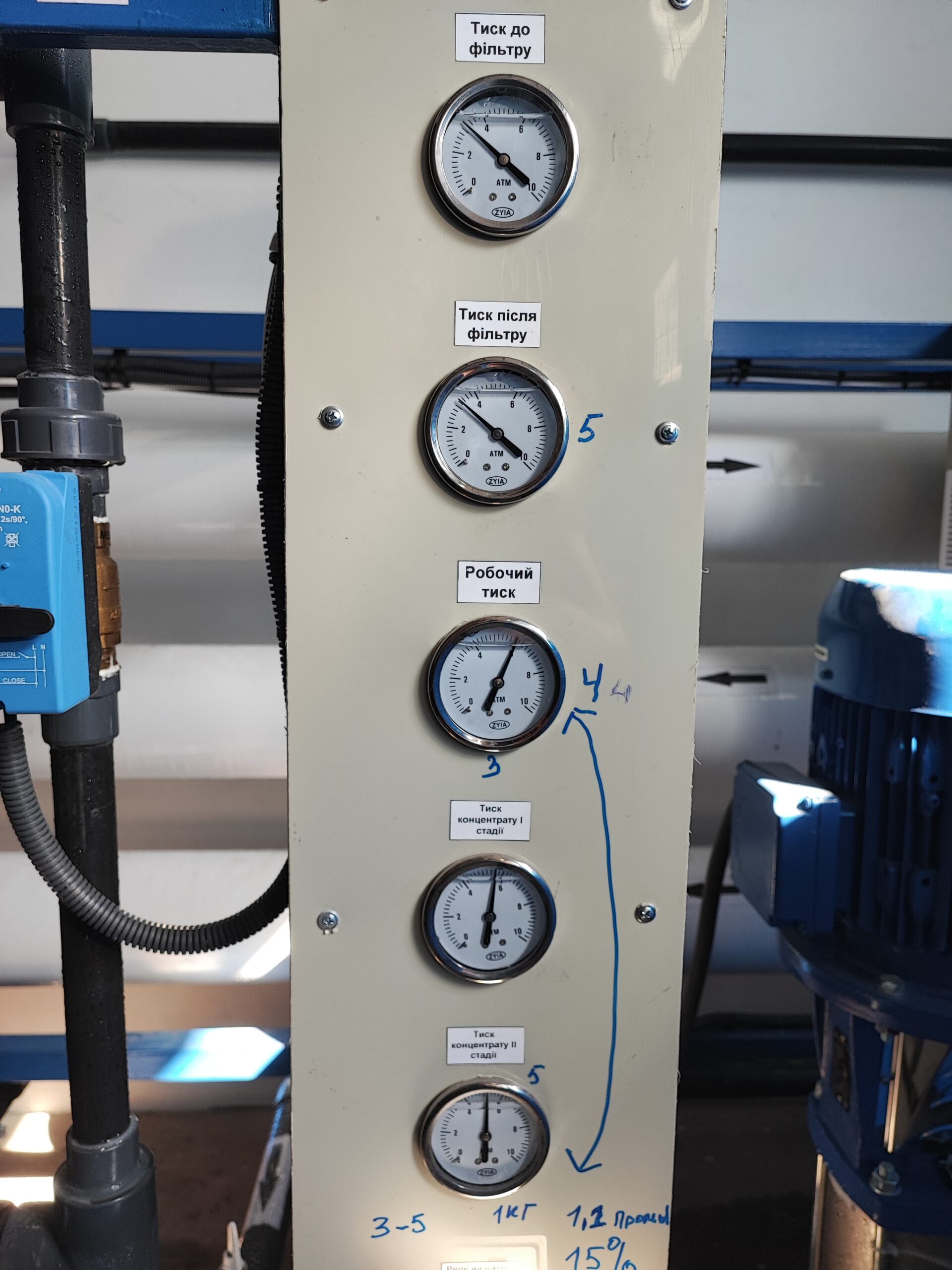

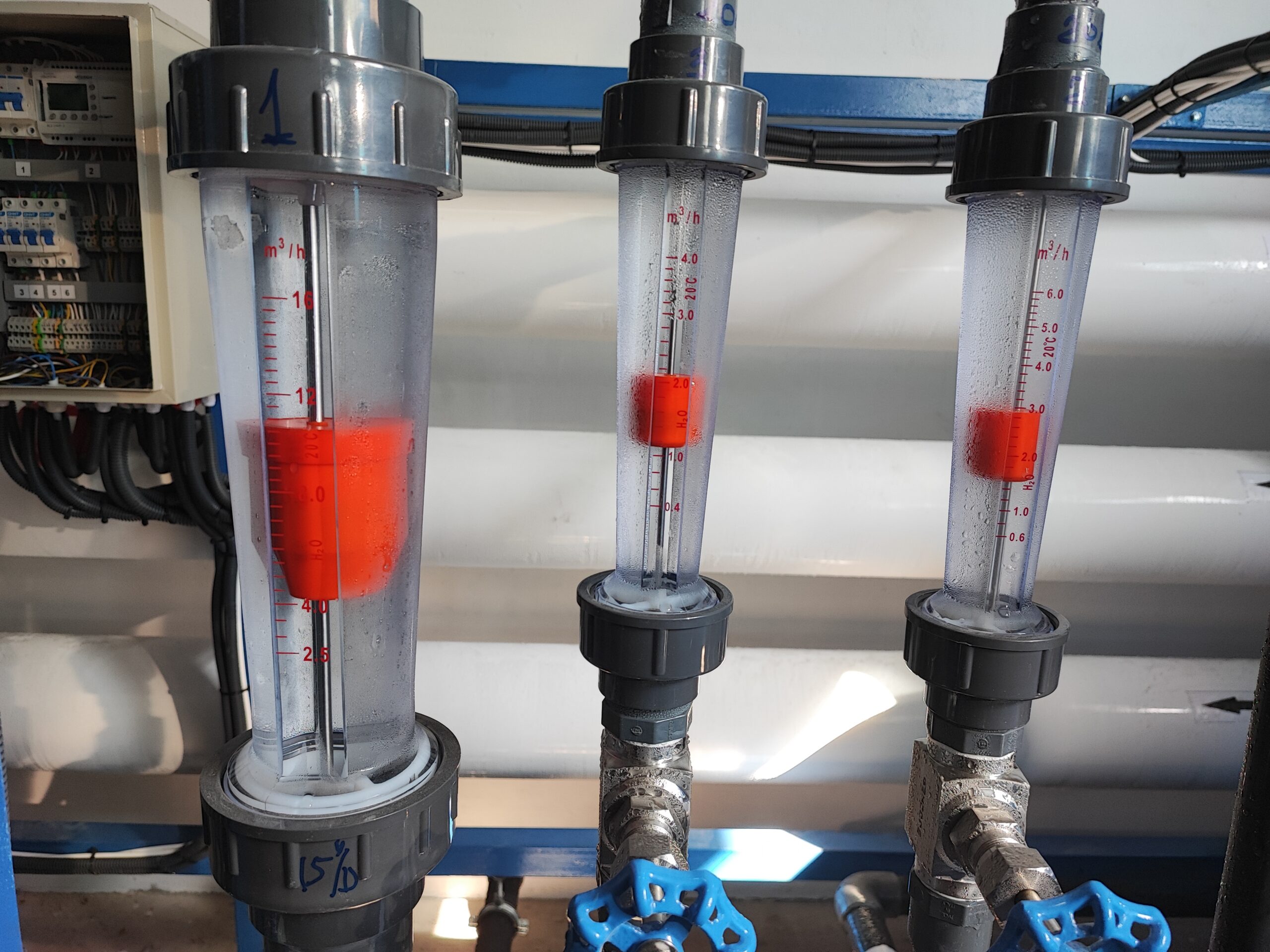

| Контрольно-вимірювальні прилади | Манометри, реле тиску ELT36S, ротаметри DN63 і DN32, шафа автоматики. |
| Автоматизація | Шафа автоматики з контролером, вимірювальними приладами та алгоритмами керування робочими й сервісними режимами. |
| Рама та трубопроводи | Сталь; комплект трубопроводів, арматури та з’єднувальних деталей. |
ПІДКЛЮЧЕННЯ OSNOVA RO OSN 15/8040
| Параметр | Значення |
|---|---|
| Вхідна вода | DN63, PVC |
| Вихід пермеату | DN50, PVC |
| Вихід концентрату | DN32, PVC |
| Входи реагентів | DN15 / G 1/2″ |
| Електроживлення | 400 В, 50 Гц, 3 фази |
Комплектація постачання
До базового комплекту системи входять:
- насосний агрегат за параметрами проєкту – 1 шт.
- мембранотримачі First Line F80-300S-6 – 3 шт.
- корпуси картриджних фільтрів – 2 шт.
- крани з електроприводом – 3 шт.
- голчасті балансувальні клапани – 2 шт.
- шафа автоматики – 1 комплект
- трубопроводи, арматура та сталева рама – 1 комплект
Мембранні елементи не входять до базового комплекту, якщо інше не зазначено в специфікації. Тип мембран підбирається за аналізом води та вимогами до якості пермеату.
ПЕРЕВАГИ OSNOVA RO OSN 15/8040
- Високий вихід пермеату - 85% у проєктному режимі.
- До 18 мембранних елементів типорозміру 8040.
- Два промислові картриджні передфільтри.
- Гнучкий підбір насосного агрегату Lowara або Grundfos.
- Підготовлені входи для дозування антискаланту чи інших реагентів
Як працює система
Вхідна вода проходить картриджну або комбіновану попередню фільтрацію. Насос створює тиск, необхідний для проходження води крізь напівпроникні мембрани. Потік розділяється на очищену воду – пермеат – і концентрат із затриманими солями та домішками. Манометри, ротаметри, датчики й автоматика контролюють робочий режим і керують запірною арматурою.
