OSNOVA RO OSN 1.2/4040 – промислова система зворотного осмосу продуктивністю 0,8-1,2 м³/год. Технічні характеристики, комплектація та підключення.

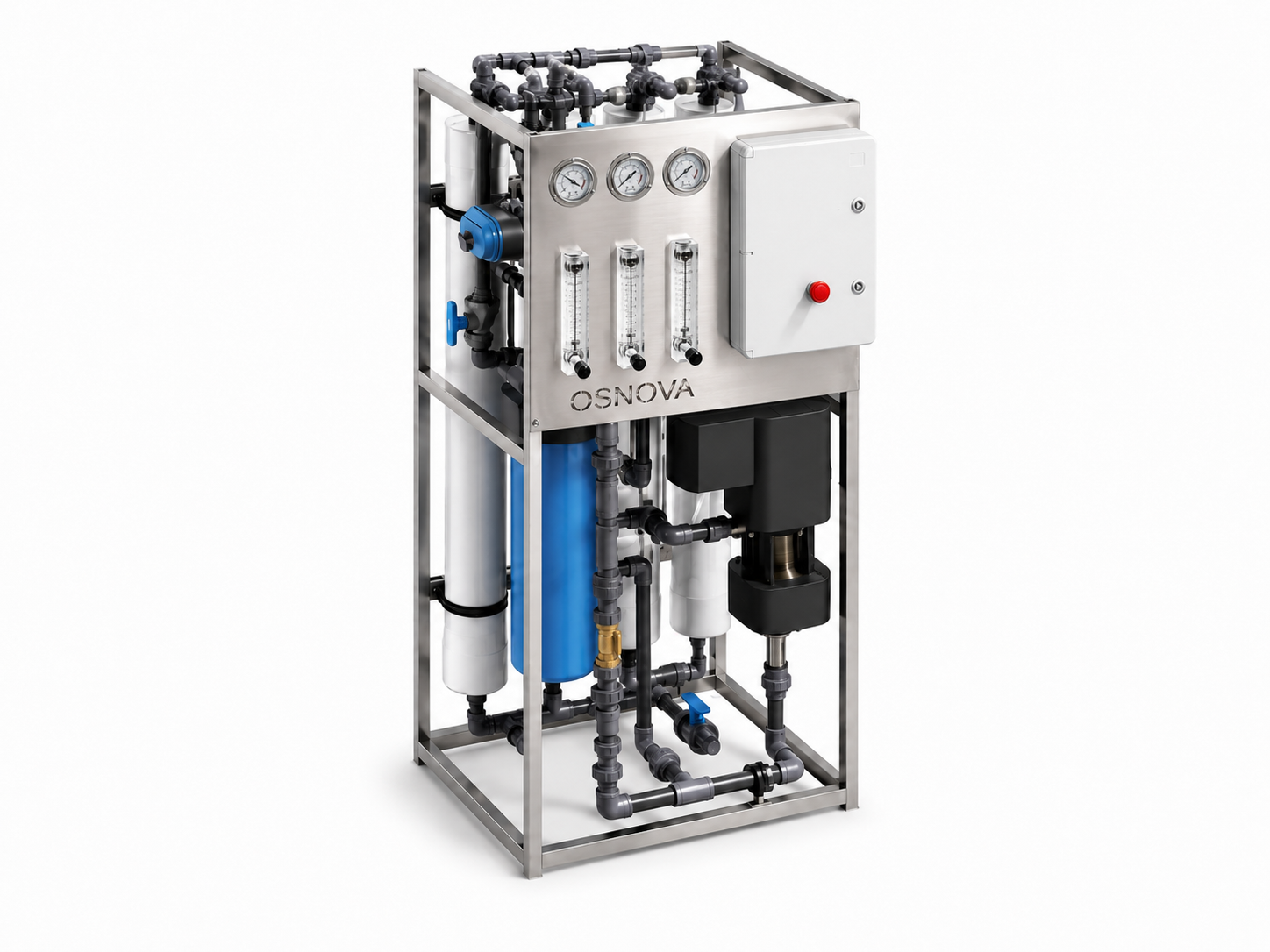

Система зворотного осмосу OSNOVA RO OSN 1.2/4040
Проєкт: 532-6-2023-ЗО1
Конфігурація системи може бути змінена на розсуд виробника, якщо це не призведе до суттєвих змін функціональних та експлуатаційних характеристик виробу.
0,8-1,2 м³/год
Продуктивність
не нормовано
Вихід пермеату / фільтрату
0,8-2,4 м³/год
Витрата вхідної води
1,5 бар
Мінімальний вхідний тиск води
400 Вт
Електричне живлення
2,2 кВт
Електрична потужність
Найпродуктивніша модель компактної серії 4040. Система забезпечує до 1,2 м³/год очищеної води та підходить для технологічних процесів, котельних, харчових виробництв і локальних систем водопідготовки.
Установка змонтована на нержавіюча сталь та скомпонована для доступу до основних вузлів під час експлуатації й сервісу. Мембранний або технологічний блок: 4 мембранотримачі Lenntech 4040. Насосний вузол: Моноблочний насос Grundfos CM 3-14 A-R-I-E-AQQE C-A-A-N, 1 шт. Попередня підготовка: Картриджний фільтр Big Blue 20″, 1 шт.
ОСНОВНЕ ПРИЗНАЧЕННЯ OSNOVA RO OSN 1.2/4040
Промислова система зворотного осмосу використовується для зниження солевмісту, жорсткості та концентрації розчинених домішок у воді. Мембранне очищення допомагає стабілізувати якість технологічної води та зменшити ризик утворення відкладень у котлах, теплообмінниках і виробничому обладнанні.
Установка може застосовуватися для:
- підготовка технологічної води;
- підживлення парових і водогрійних котлів;
- підготовка води для теплообмінних і охолоджувальних контурів;
- виробництво харчових продуктів і напоїв;
- промивання технологічного обладнання та CIP-мийка;
- підготовка води для поливу й тепличних господарств;
- господарське та виробниче водопостачання.
СФЕРИ ЗАСТОСУВАННЯ OSNOVA RO OSN 1.2/4040
- Промислові котельні та енергетичні об’єкти
- Парогенераторні системи
- Харчова промисловість і виробництво напоїв
- Молочні, пивоварні та спиртові підприємства
- Агропромисловий сектор і тепличні господарства
- Системи охолодження та теплообмінні контури
- Фармацевтичне й косметичне виробництво
- Комунальні та виробничі системи водопостачання

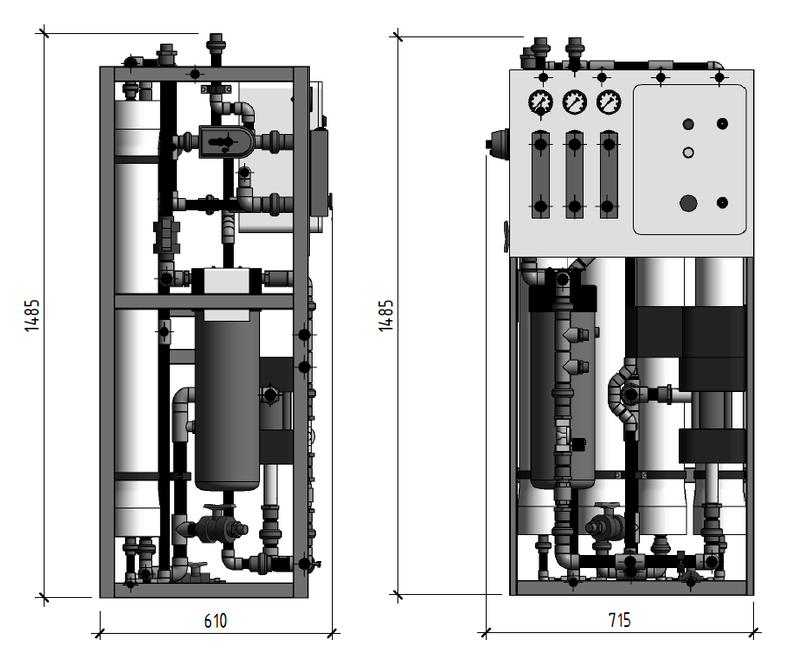

ГАБАРИТИ УСТАНОВКИ OSNOVA RO OSN 1.2/4040
Габарити установки (довжина × ширина × висота): 715 × 610 × 1485 мм
Габарити наведені для конфігурації, зафіксованої в технічному паспорті 532-6-2023-ЗО1.

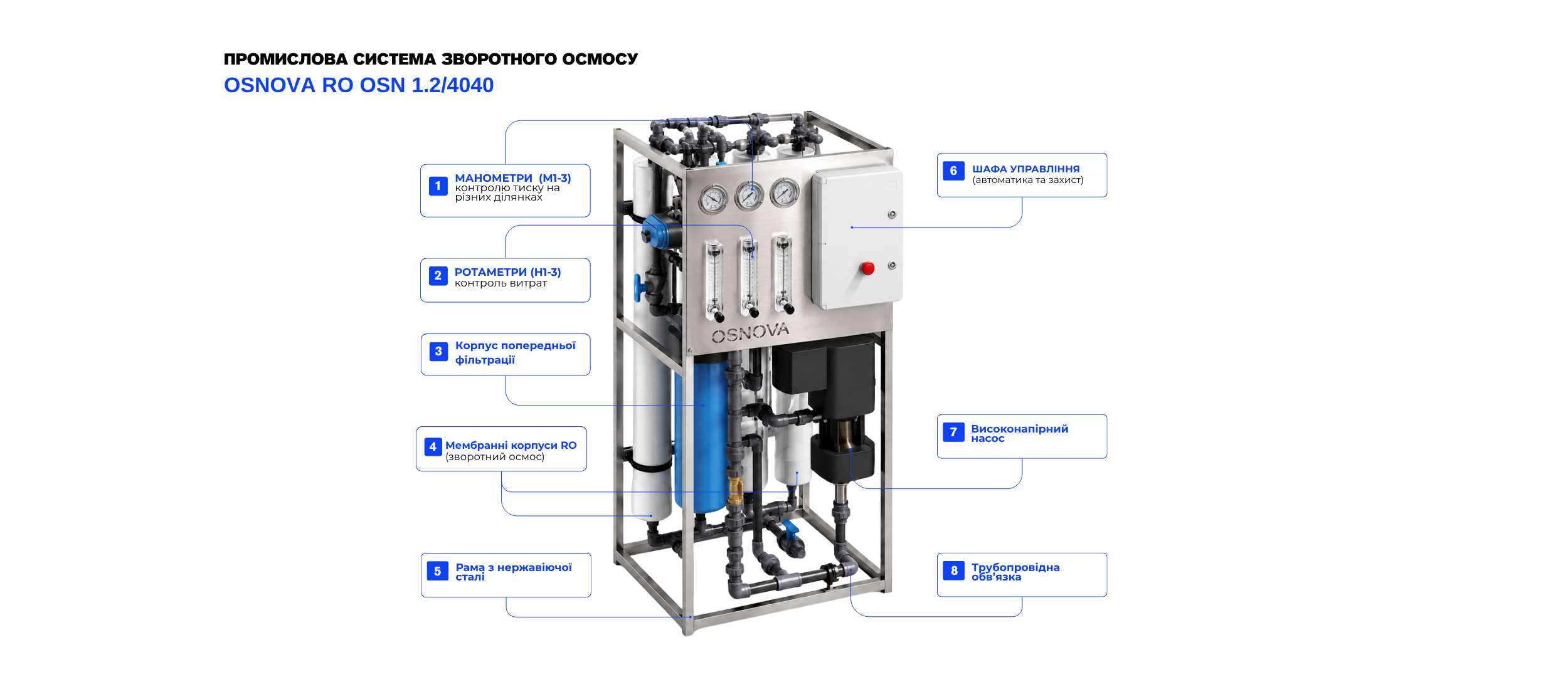

КОНСТРУКЦІЯ УСТАНОВКИ OSNOVA RO OSN 1.2/4040
| Тип обладнання | Система Зворотного Осмосу |
|---|---|
| Торгова марка | OSNOVA |
| Модель | OSNOVA RO OSN 1.2/4040 |
| Мембранні елементи / технологічний блок | 4040; LG BW або аналог (опція) |
| Кількість корпусів / модулів | 4 мембранотримачі Lenntech 4040 |
| Матеріал рами | Нержавіюча сталь |
| Система контролю | Три ротаметри K7, манометри, шафа автоматики з контролером і вимірювальними приладами. |
| Керування | Шафа автоматики, контролер і керування запірною арматурою відповідно до конфігурації |
| Призначення | Промислова система зворотного осмосу використовується для зниження солевмісту, жорсткості та концентрації розчинених домішок у воді. Мембранне очищення допомагає стабілізувати якість технологічної води та зменшити ризик утворення відкладень у котлах, теплообмінниках і виробничому обладнанні. |
| Комплектація | Моноблочний насос Grundfos CM 3-14 A-R-I-E-AQQE C-A-A-N, 1 шт. Картриджний фільтр Big Blue 20″, 1 шт. Автоматика, арматура, трубопроводи та рама. |
| Ключовий елемент | 4 мембранотримачі Lenntech 4040 |
| Мембранний / технологічний блок | 4 мембранотримачі Lenntech 4040. 4040; LG BW або аналог (опція) |
|---|---|
| Насосний вузол | Моноблочний насос Grundfos CM 3-14 A-R-I-E-AQQE C-A-A-N, 1 шт. |
| Попередня фільтрація | Картриджний фільтр Big Blue 20″, 1 шт. |
| Запірна та регулювальна арматура | Електромагнітний клапан 1″ 8514 NBR; кульовий кран 1/2″ з електроприводом UNI 2P 35l 10320-2. |
| Контрольно-вимірювальні прилади | Три ротаметри K7, манометри, шафа автоматики з контролером і вимірювальними приладами. |
| Автоматизація | Шафа автоматики з контролером, вимірювальними приладами та алгоритмами керування робочими й сервісними режимами. |
| Рама та трубопроводи | Нержавіюча сталь; комплект трубопроводів, арматури та з’єднувальних деталей. |
ПІДКЛЮЧЕННЯ OSNOVA RO OSN 1.2/4040
| Параметр | Значення |
|---|---|
| Вхідна вода | PVC DN32 |
| Вихід пермеату | PVC DN25 |
| Вихід концентрату | PVC DN25 |
| Електроживлення | 400 В, 50 Гц, 3 фази |
Комплектація постачання
До базового комплекту системи входять:
- насос Grundfos – 1 шт.
- мембранотримачі Lenntech 4040 – 4 шт.
- фільтр Big Blue 20″ – 1 шт.
- запірна арматура з електроприводом – 1 комплект
- шафа автоматики – 1 комплект
- трубопроводи та з’єднувальні деталі – 1 комплект
- рама з нержавіючої сталі – 1 комплект
Мембранні елементи не входять до базового комплекту, якщо інше не зазначено в специфікації. Тип мембран підбирається за аналізом води та вимогами до якості пермеату.
ПЕРЕВАГИ OSNOVA RO OSN 1.2/4040
- Чотири мембранні корпуси 4040 у компактному рамному виконанні.
- Насосний вузол Grundfos для стабільного мембранного процесу.
- Продуктивність до 1,2 м³/год.
- Контроль тиску й витрат на ключових ділянках.
- Нержавіюча рама та зручний сервісний доступ.
Як працює система
Вхідна вода проходить картриджну або комбіновану попередню фільтрацію. Насос створює тиск, необхідний для проходження води крізь напівпроникні мембрани. Потік розділяється на очищену воду – пермеат – і концентрат із затриманими солями та домішками. Манометри, ротаметри, датчики й автоматика контролюють робочий режим і керують запірною арматурою.

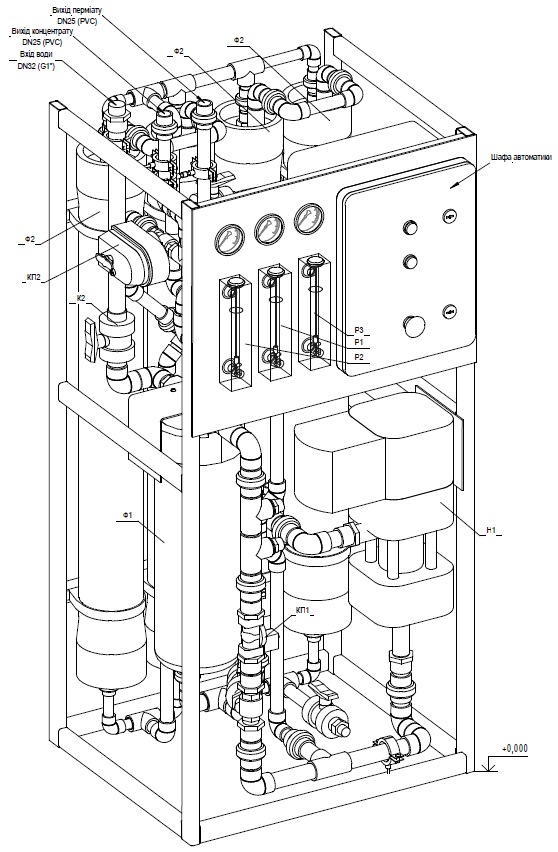

Комплектація промислової системи зворотного осмосу OSNOVA RO OSN 1.2/4040
