OSNOVA CEB OSN UF – автоматизована CEB-станція для хімічно посиленої промивки UF-мембран. Комплектація, підключення та технічні параметри.
Станція хімічно посиленої промивки ультрафільтрації OSNOVA CEB OSN UF
Проєкт: 532-13-2023-CEB
Конфігурація системи може бути змінена на розсуд виробника, якщо це не призведе до суттєвих змін функціональних та експлуатаційних характеристик виробу.
визначається режимом
Продуктивність
не застосовується
Вихід пермеату / фільтрату
визначається програмою
Витрата вхідної води
за параметрами
Мінімальний вхідний тиск води
400 Вт
Електричне живлення
55,5 кВт
Електрична потужність
Автоматизована станція хімічно посиленої зворотної промивки UF-мембран. Чотири окремі реагентні ємності та дозувальні насоси забезпечують подачу різних розчинів за заданою програмою очищення.
Установка змонтована на нержавіюча сталь та скомпонована для доступу до основних вузлів під час експлуатації й сервісу. Мембранний або технологічний блок: Не застосовується. Насосний вузол: Насос Lowara NSCS 100-200/550/L25VCC4, 1 шт. Попередня підготовка: Не застосовується.
ОСНОВНЕ ПРИЗНАЧЕННЯ OSNOVA CEB OSN UF
CEB-станція призначена для хімічно посиленої зворотної промивки ультрафільтраційних мембран. Вона забезпечує зберігання, дозування й подачу реагентів у промивний контур для відновлення проникності та стабільної продуктивності UF-системи.
Установка може застосовуватися для:
- автоматизована CEB-промивка UF-мембран;
- дозування кислотних, лужних, окиснювальних або інших промивних реагентів;
- відновлення продуктивності мембранного блоку;
- зниження частоти ручного сервісного втручання;
- інтеграція з системою автоматизації ультрафільтрації.
СФЕРИ ЗАСТОСУВАННЯ OSNOVA CEB OSN UF
- Промислові системи ультрафільтрації
- Комунальні водопідготовчі комплекси
- Підготовка поверхневих вод
- Харчова й енергетична промисловість
- UF-системи перед зворотним осмосом

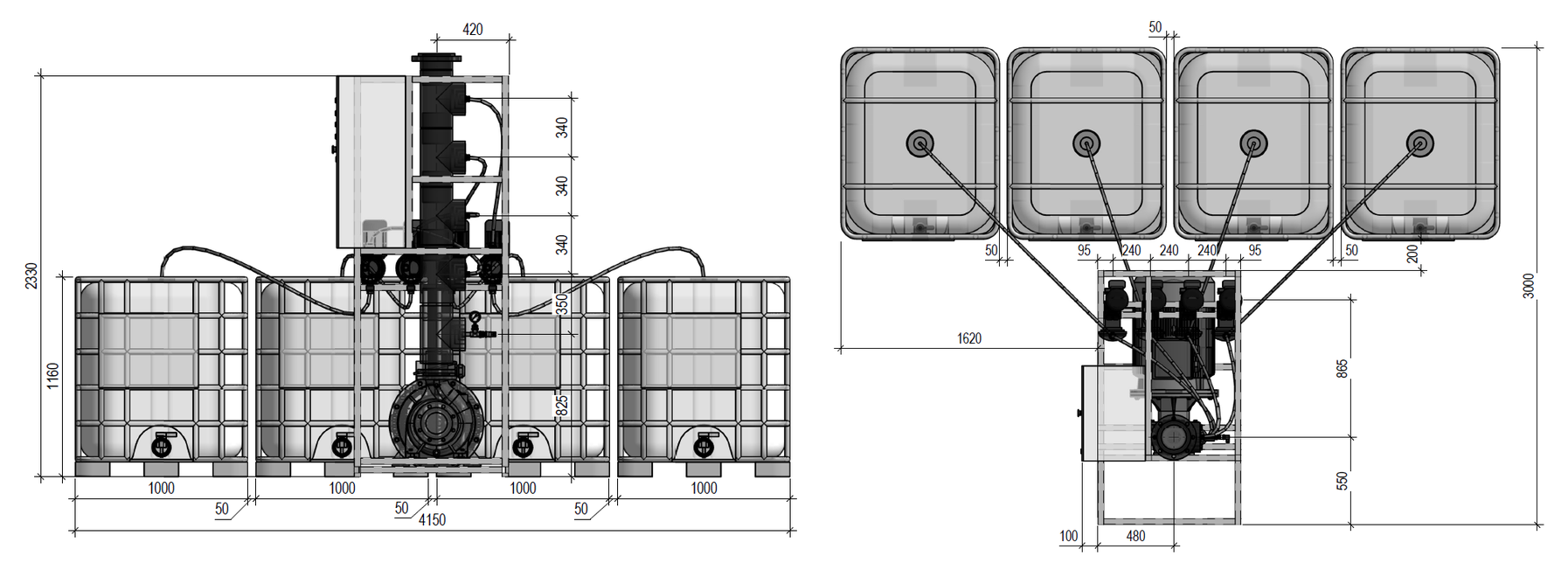

ГАБАРИТИ УСТАНОВКИ OSNOVA CEB OSN UF
Габарити установки (довжина × ширина × висота): 4150 × 3000 × 2330 мм
Габарити охоплюють насосний модуль і чотири IBC-контейнери по 1000 л у конфігурації технічного паспорта.

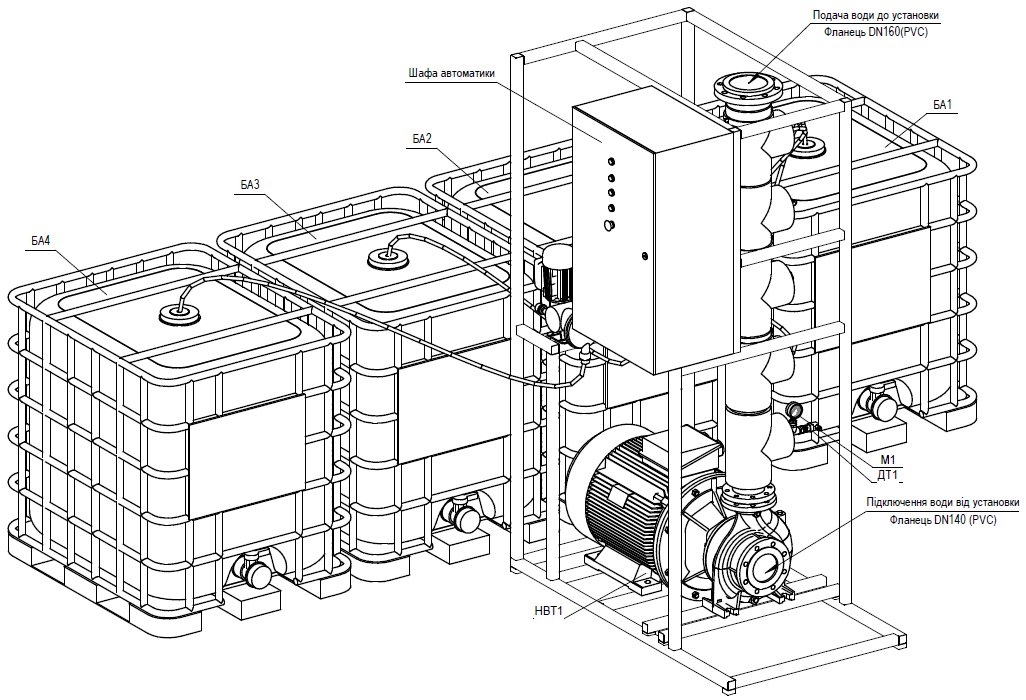

КОНСТРУКЦІЯ УСТАНОВКИ OSNOVA UF OSN 220
| Тип обладнання | Станція Хімічно Посиленої Промивки Ультрафільтрації |
|---|---|
| Торгова марка | OSNOVA |
| Модель | OSNOVA CEB OSN UF |
| Мембранні елементи / технологічний блок | Не застосовується; станція обслуговує UF-мембрани |
| Кількість корпусів / модулів | Не застосовується |
| Матеріал рами | Нержавіюча сталь |
| Система контролю | Чотири дозувальні насоси Seko, перетворювач тиску A-10, манометр, шафа автоматики. |
| Керування | Шафа автоматики, контролер і керування запірною арматурою відповідно до конфігурації |
| Призначення | CEB-станція призначена для хімічно посиленої зворотної промивки ультрафільтраційних мембран. Вона забезпечує зберігання, дозування й подачу реагентів у промивний контур для відновлення проникності та стабільної продуктивності UF-системи. |
| Комплектація | Насос Lowara NSCS 100-200/550/L25VCC4, 1 шт. Не застосовується. Автоматика, арматура, трубопроводи та рама. |
| Ключовий елемент | Не застосовується |
| Мембранний / технологічний блок | Не застосовується. Не застосовується; станція обслуговує UF-мембрани |
|---|---|
| Насосний вузол | Насос Lowara NSCS 100-200/550/L25VCC4, 1 шт. |
| Попередня фільтрація | Не застосовується. |
| Запірна та регулювальна арматура | Трубопровідна арматура промивного та реагентних контурів. |
| Контрольно-вимірювальні прилади | Чотири дозувальні насоси Seko, перетворювач тиску A-10, манометр, шафа автоматики. |
| Автоматизація | Шафа автоматики з контролером, вимірювальними приладами та алгоритмами керування робочими й сервісними режимами. |
| Рама та трубопроводи | Нержавіюча сталь; комплект трубопроводів, арматури та з’єднувальних деталей. |
ПІДКЛЮЧЕННЯ OSNOVA CEB OSN UF
| Параметр | Значення |
|---|---|
| Вхідне підключення | Фланець PVC DN140 |
| Вихідне підключення | Фланець PVC DN160 |
| Підключення дозаторів | G 1/2″ ВР |
| Електроживлення | 400 В, 50 Гц, 3 фази |
Комплектація постачання
До базового комплекту системи входять:
- насос Lowara – 1 шт.
- IBC-контейнери 1000 л – 4 шт.
- дозувальні насоси Seko – 4 шт.
- шафа автоматики з контролером – 1 комплект
- перетворювач тиску A-10 і манометр – 1 комплект
- трубопроводи, арматура та з’єднувальні деталі – 1 комплект
- рама з нержавіючої сталі – 1 комплект
Реагенти та їх концентрації не входять до складу станції й підбираються відповідно до технологічного регламенту UF-мембран.
ПЕРЕВАГИ OSNOVA CEB OSN UF
- Роздільне зберігання та дозування до чотирьох реагентів.
- Чотири IBC-контейнери по 1000 л
- Потужний циркуляційний насос Lowara.
- Автоматичне керування послідовністю CEB-промивки.
- Інтеграція з UF-лінією та її системою диспетчеризації.
Як працює система
Промивні реагенти зберігаються в окремих IBC-контейнерах. За командою контролера відповідний дозувальний насос подає реагент у промивний контур, а циркуляційний насос забезпечує необхідну витрату через UF-мембрани. Тиск і послідовність операцій контролюються автоматикою.
