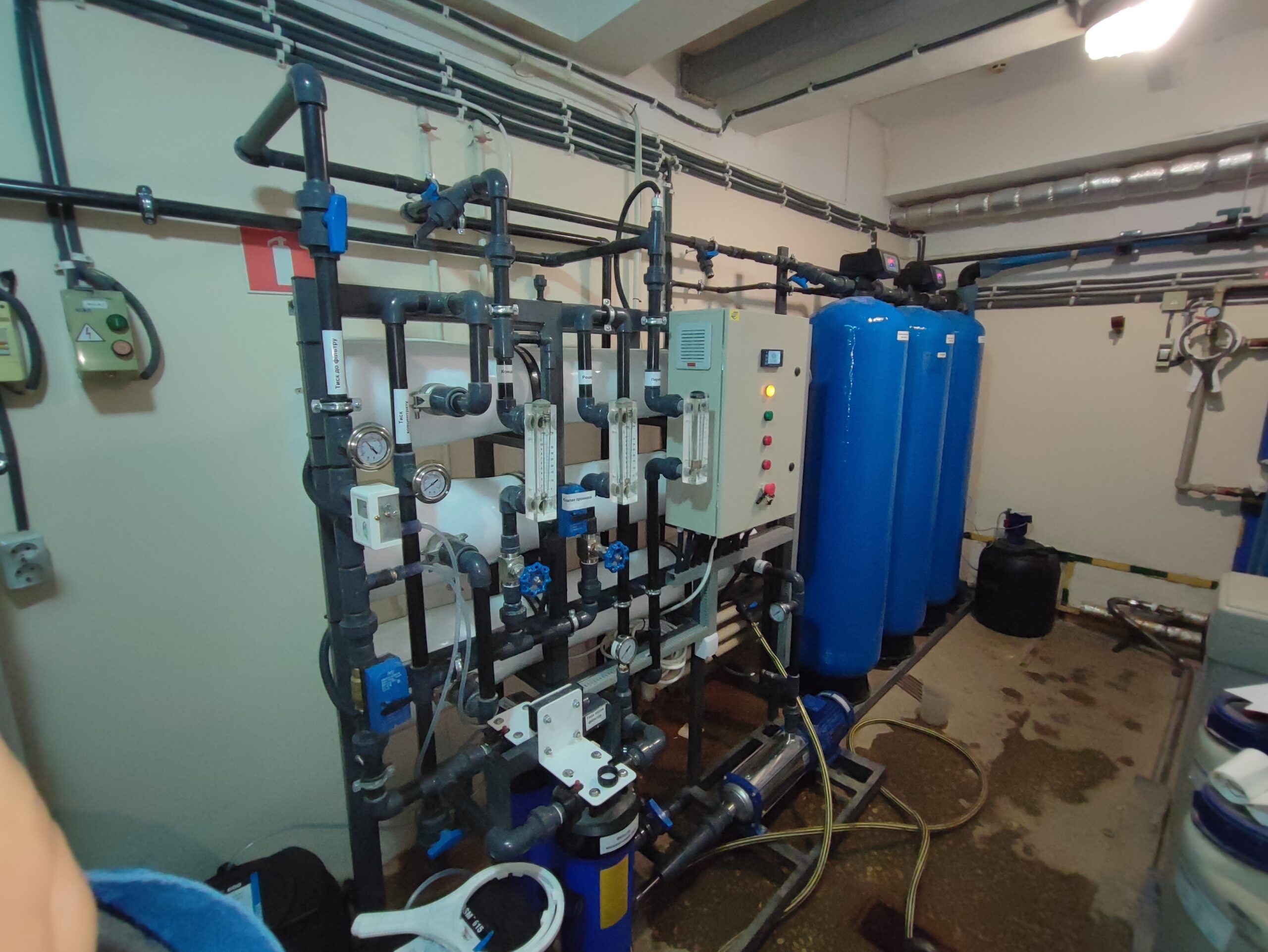

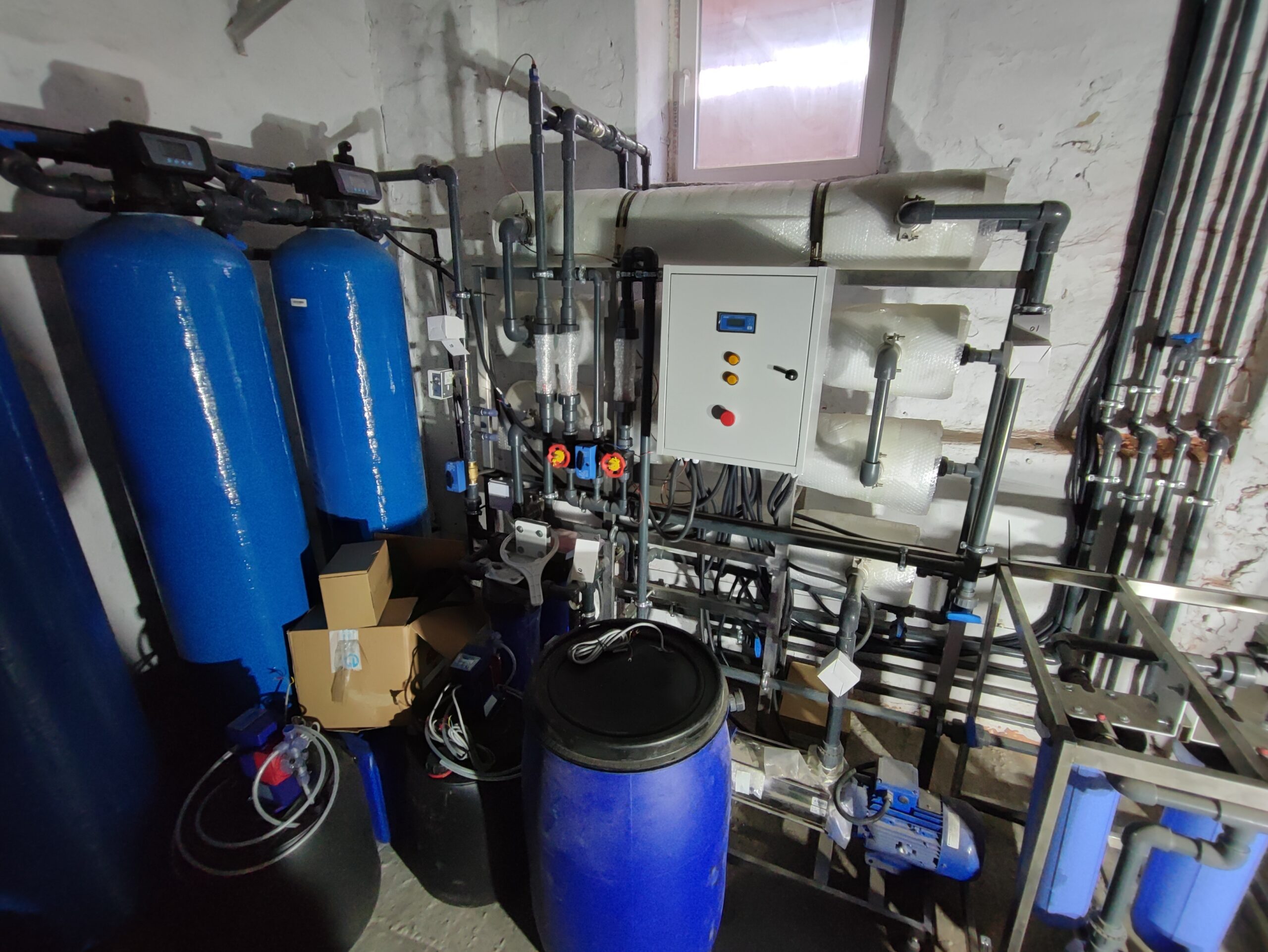

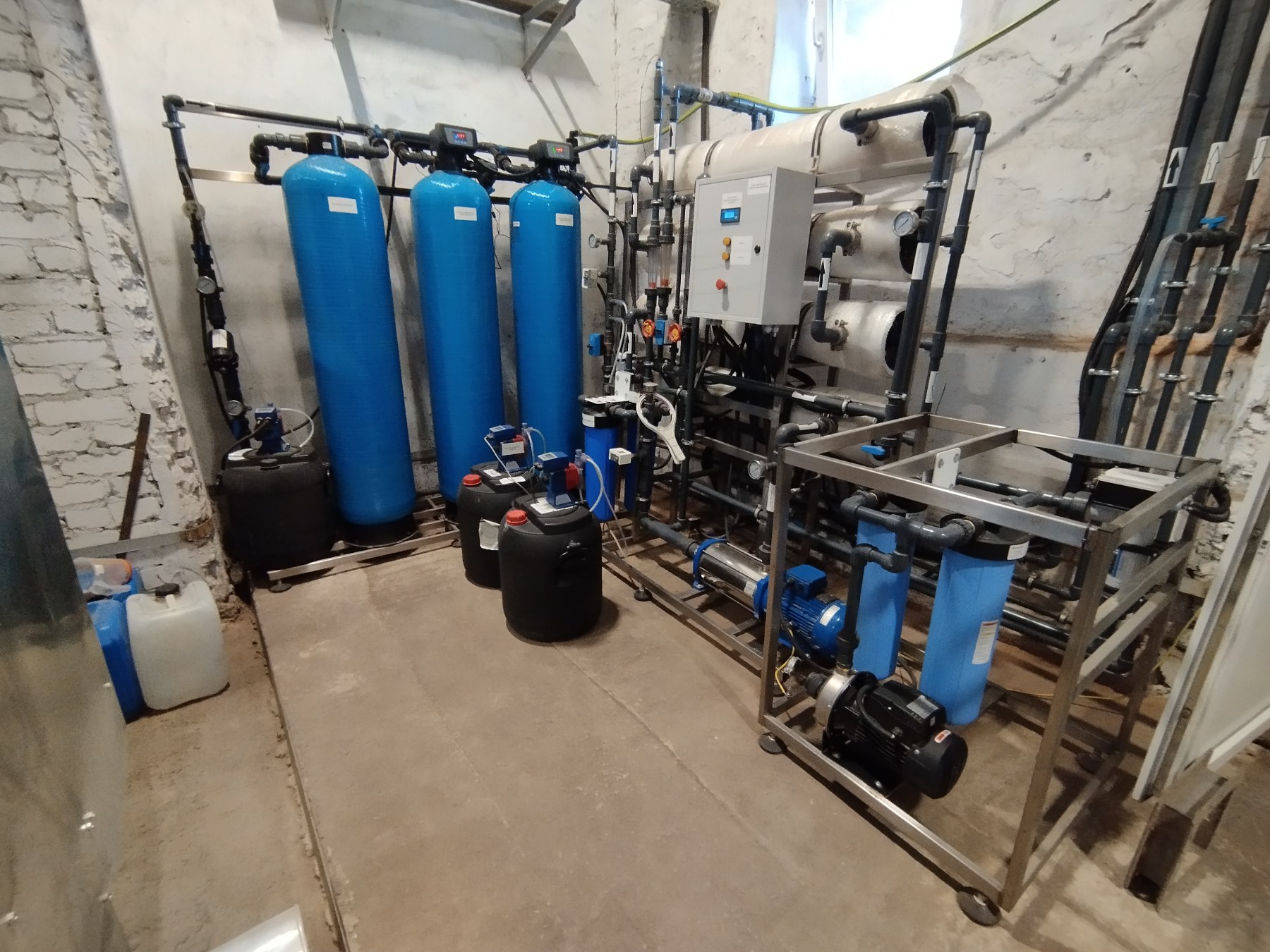

Система зворотного осмосу OSNOVA WT OSN 3/NA-RO
Рекомендований артикул: OSN-WT-3-NA-RO | Джерело: 532-3-2023-ЗО
Комплексна установка продуктивністю 2,4–3 м³/год, що поєднує механічну фільтрацію, Na-катіонування та зворотний осмос в єдиній автоматизованій системі.
Підготовка технологічної та підживлювальної води для котелень, харчових виробництв, теплообмінного обладнання й локальних промислових процесів.
- котельні та теплові пункти
- харчові й напійні виробництва
- технологічне водопостачання
- локальні промислові об’єкти

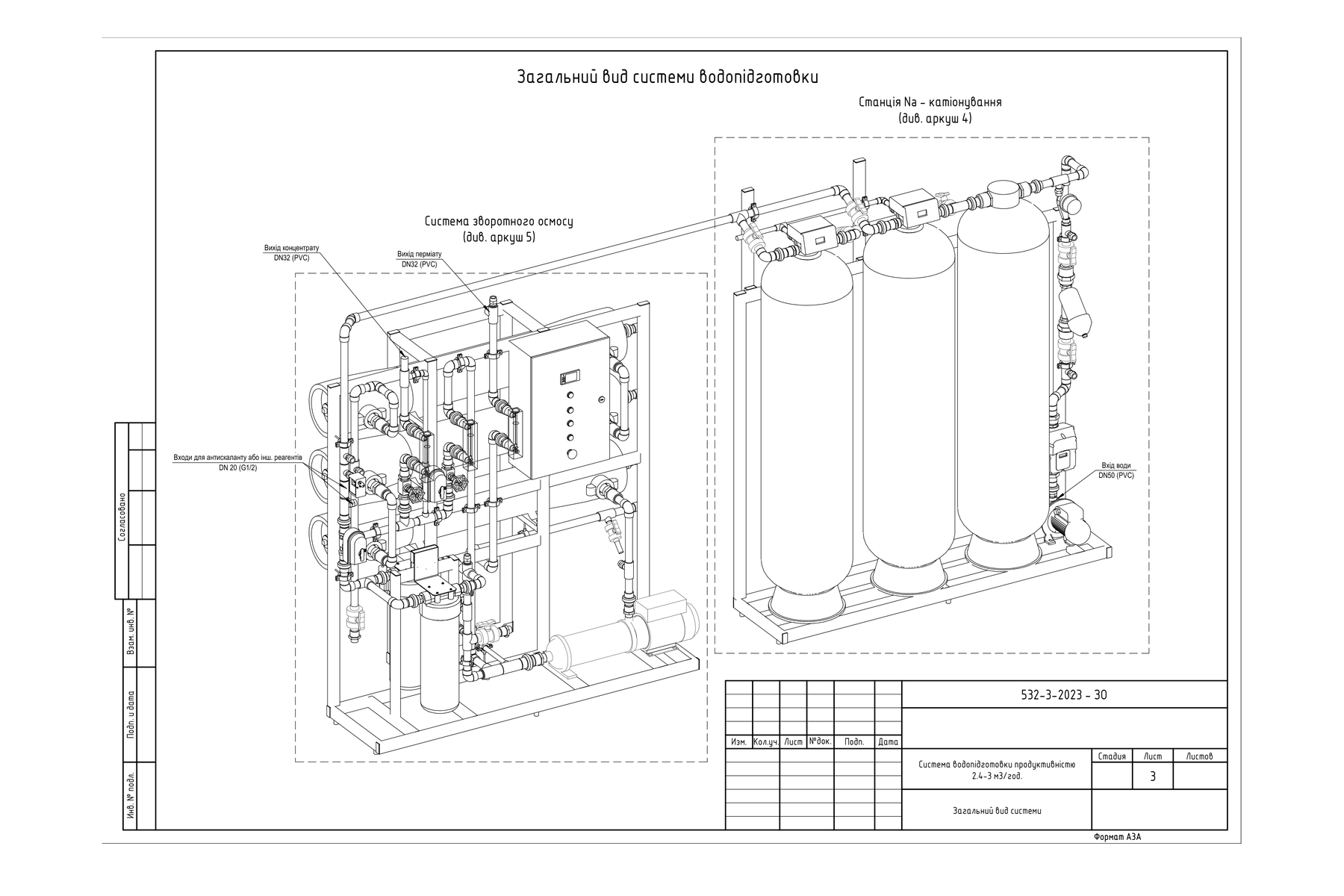

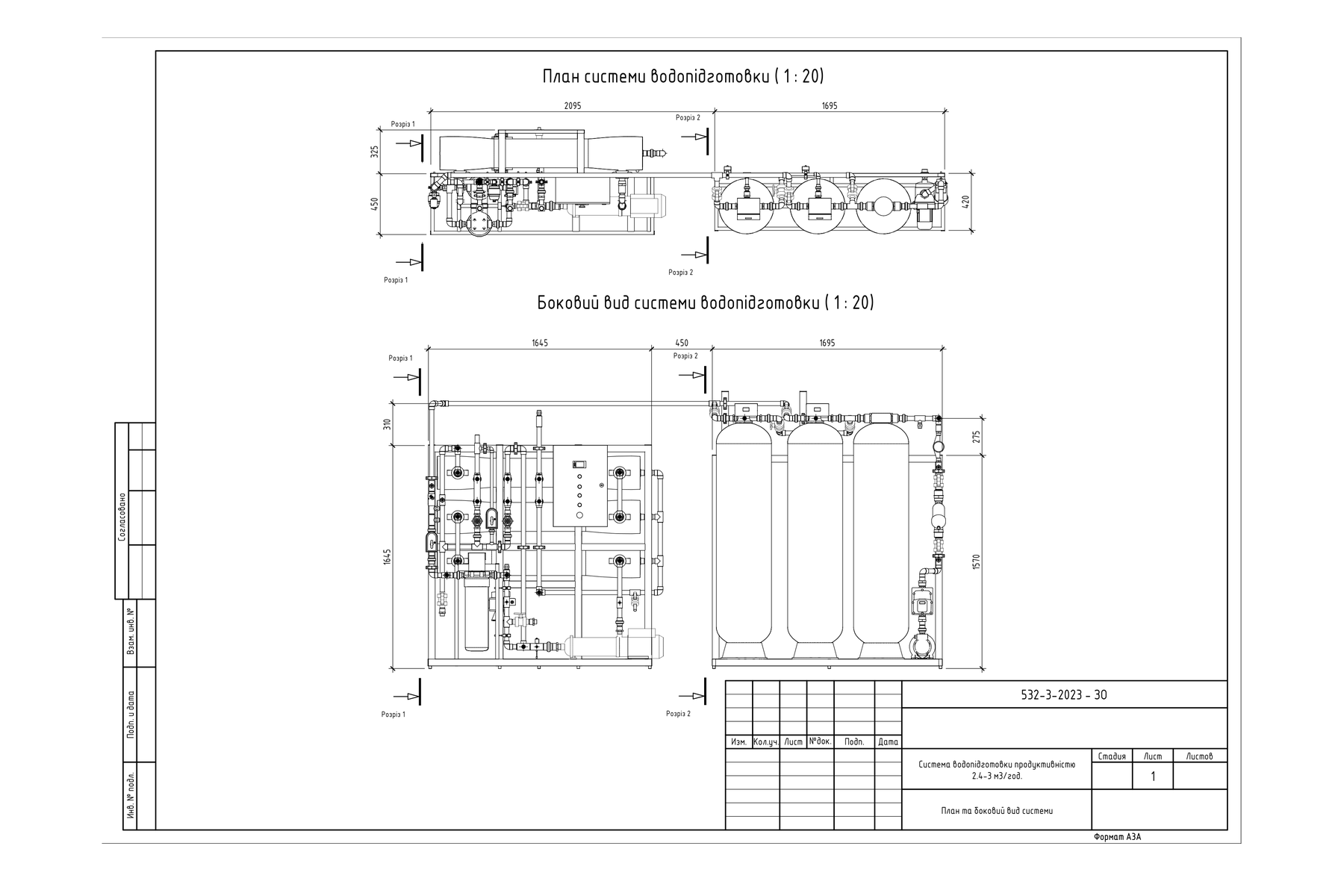

Габарити визначаються остаточним компонуванням. Базове розміщення наведене на габаритному кресленні.
| Технологія | Механічна фільтрація, Na-катіонування, зворотний осмос |
|---|---|
| Насоси | Pedrollo 3CRm 100X; Lowara 5HM15S22T5RQBE |
| Мембранний блок | 3 корпуси First Line F80-300S-1 |
| Передочищення | 3 колони Canature 1665-2.5; дисковий фільтр AZUD DF 1 1/2″ |
| Дозування | Lango EN10 або еквівалент, за проєктом |
| Автоматика | Шафа керування, контроль тиску та витрати |

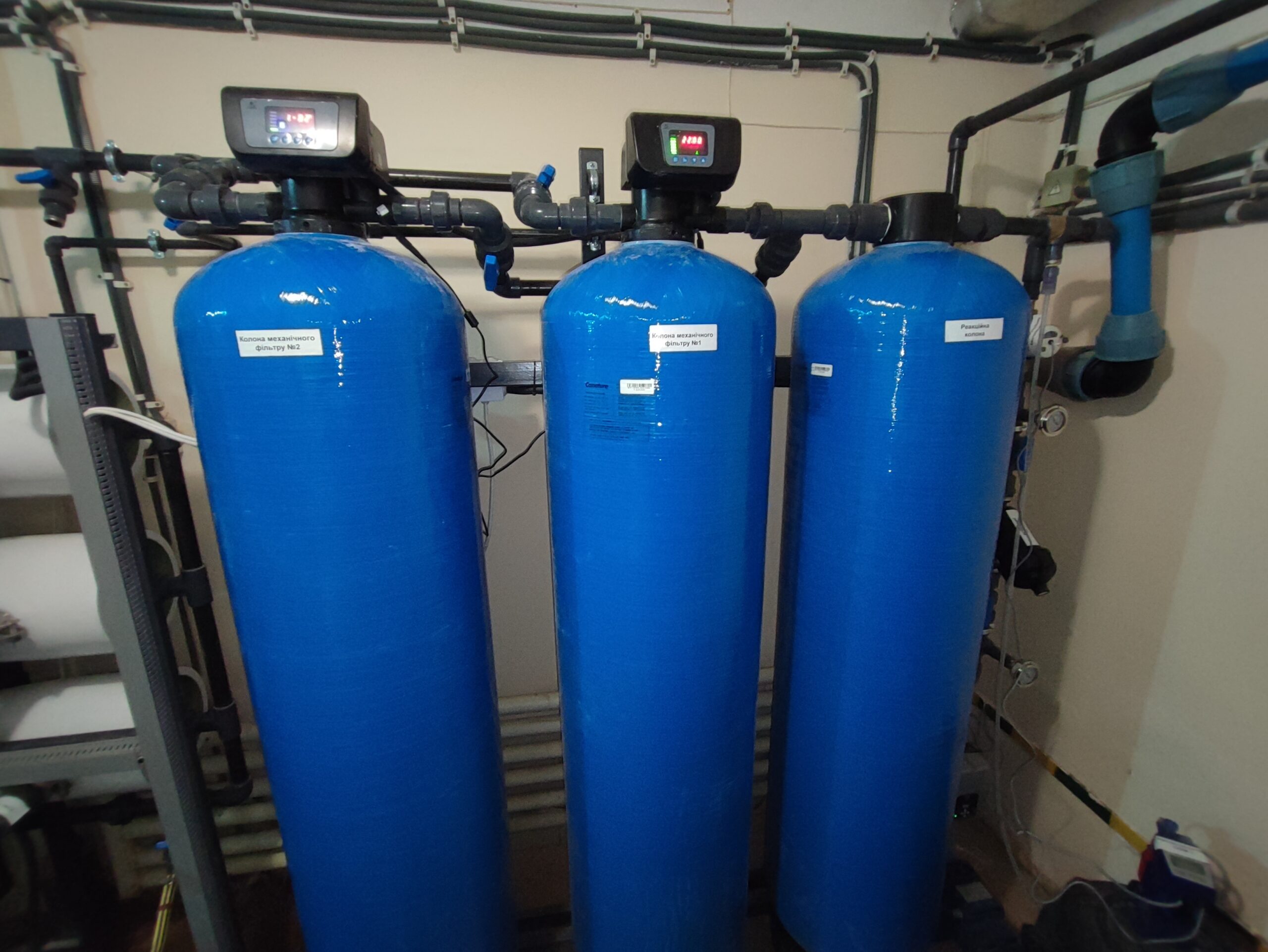

| Механічна ступінь | Три напірні фільтри з автоматичними клапанами |
|---|---|
| Na-катіонування | Автоматичне пом’якшення перед RO |

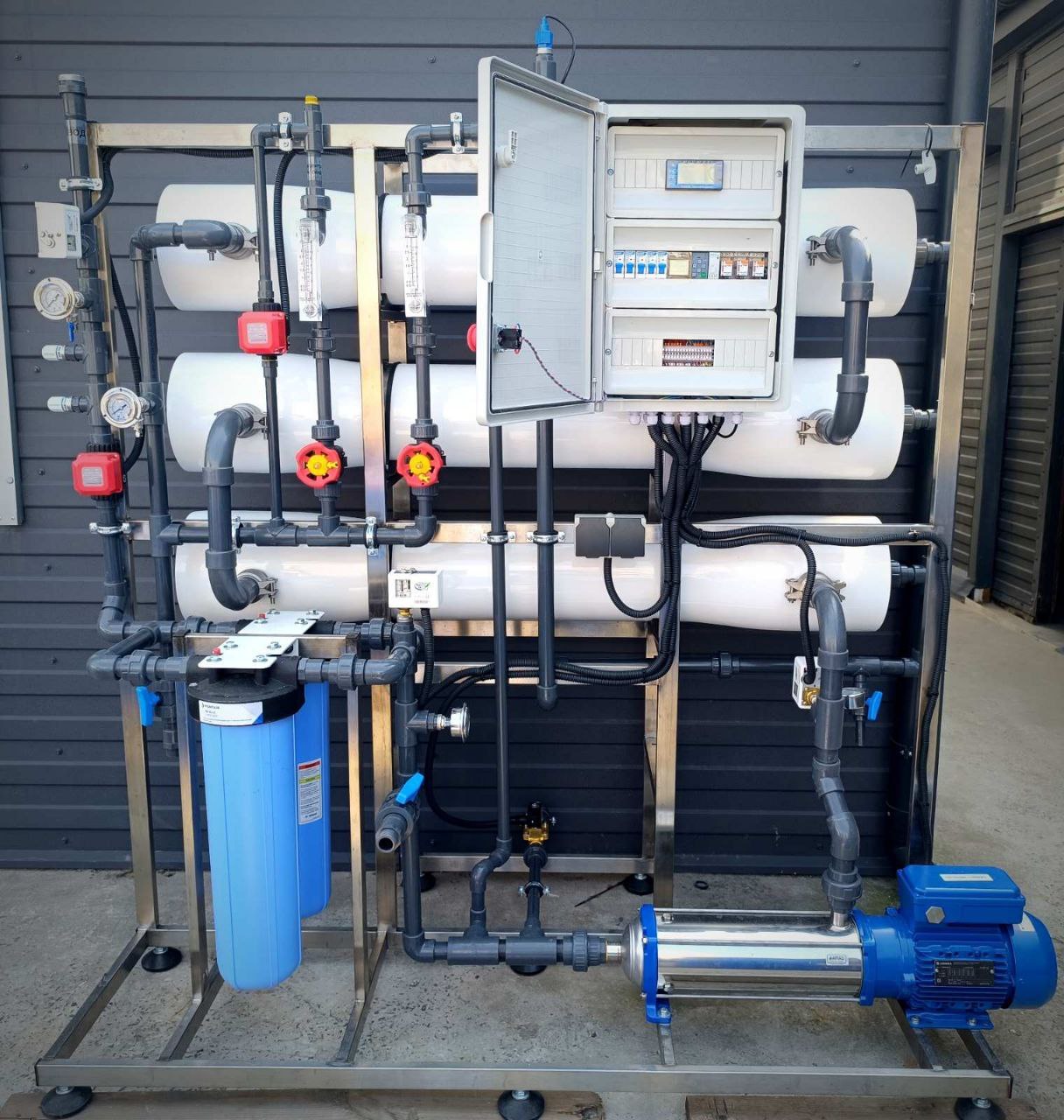

| RO-ступінь | Три корпуси 8040 на компактній рамі |
| КВПіА | Манометри, ротаметри, реле тиску, автоматика |
| Вхід води | DN50 PVC |
|---|---|
| Пермеат | DN32 PVC |
| Концентрат | DN32 PVC |
| Реагенти | DN20 / G 1/2″ |
До базового комплекту системи входять:
- блок механічного очищення
- станція Na-катіонування
- RO-блок на трьох корпусах 8040
- контур дозування реагенту
- шафа автоматики та КВПіА
Остаточний склад постачання визначається комерційною пропозицією та технічним завданням. Витратні матеріали й мембранні елементи можуть постачатися окремо.
ОПЦІЇ ТА АДАПТАЦІЯ
Підбір іонообмінного завантаження, мембранних елементів, онлайн-контроль провідності, резервні насоси, віддалений моніторинг і SCADA.
- повний цикл підготовки води на одній платформі
- захист RO-мембран від жорсткості та механічних домішок
- модульне компонування і можливість резервування
- автоматичне керування технологічними режимами

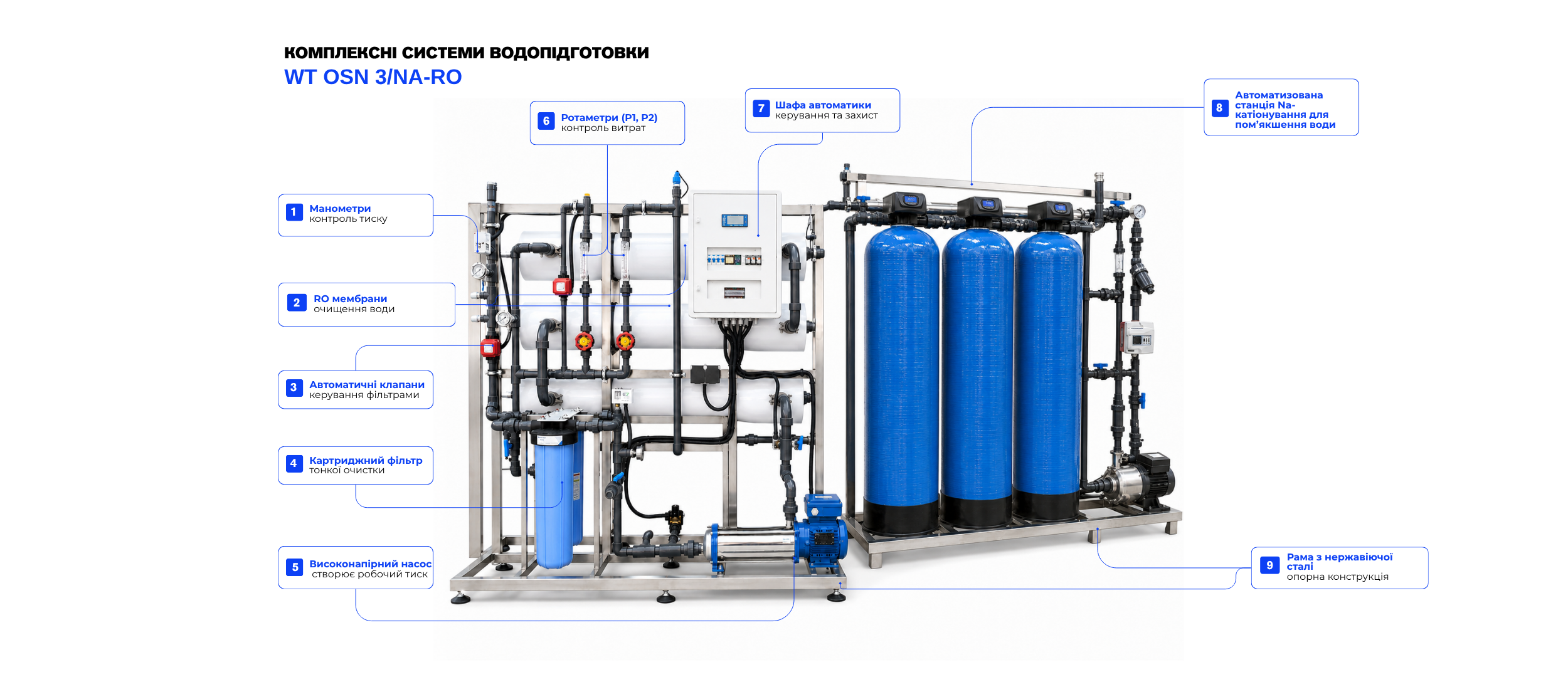

Комплектація комплексної системи водопідготовки OSNOVA WT OSN 3/NA-RO
Вода проходить механічне очищення та Na-катіонне пом’якшення, після чого подається насосом високого тиску на RO-мембрани. Пермеат спрямовується споживачеві, концентрат – у дренаж або на повторне використання за проєктом.
