Великооб’ємна автоматизована CIP-станція з баком 5000 л, OSNOVA CIP OSN 5000
Рекомендований артикул: OSN-CIP-5000 | Джерело: 532-12-2023-CIP
Великооб’ємна автоматизована CIP-станція з баком 5000 л, нагрівом 18 кВт і контролем pH/ORP.

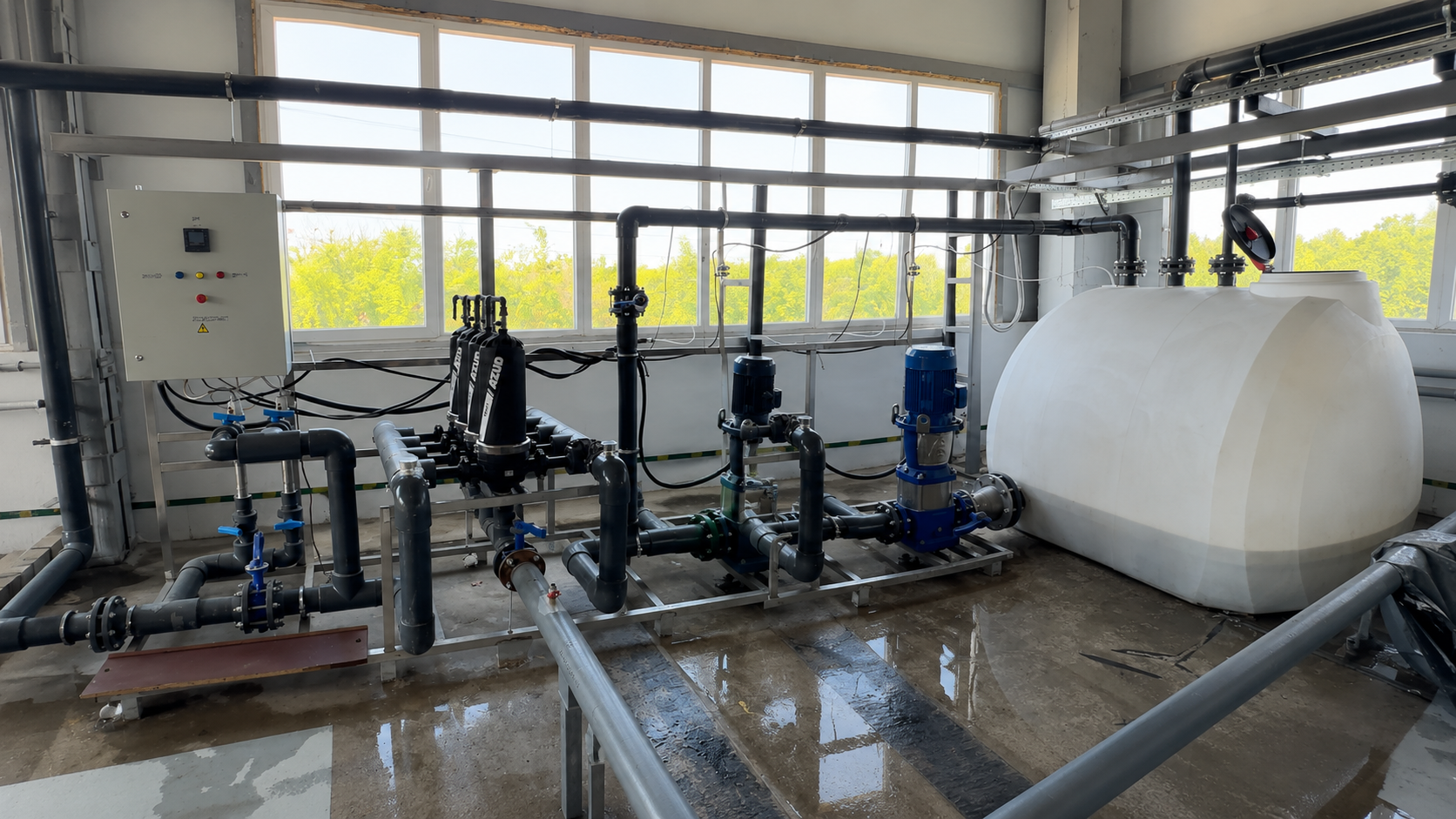

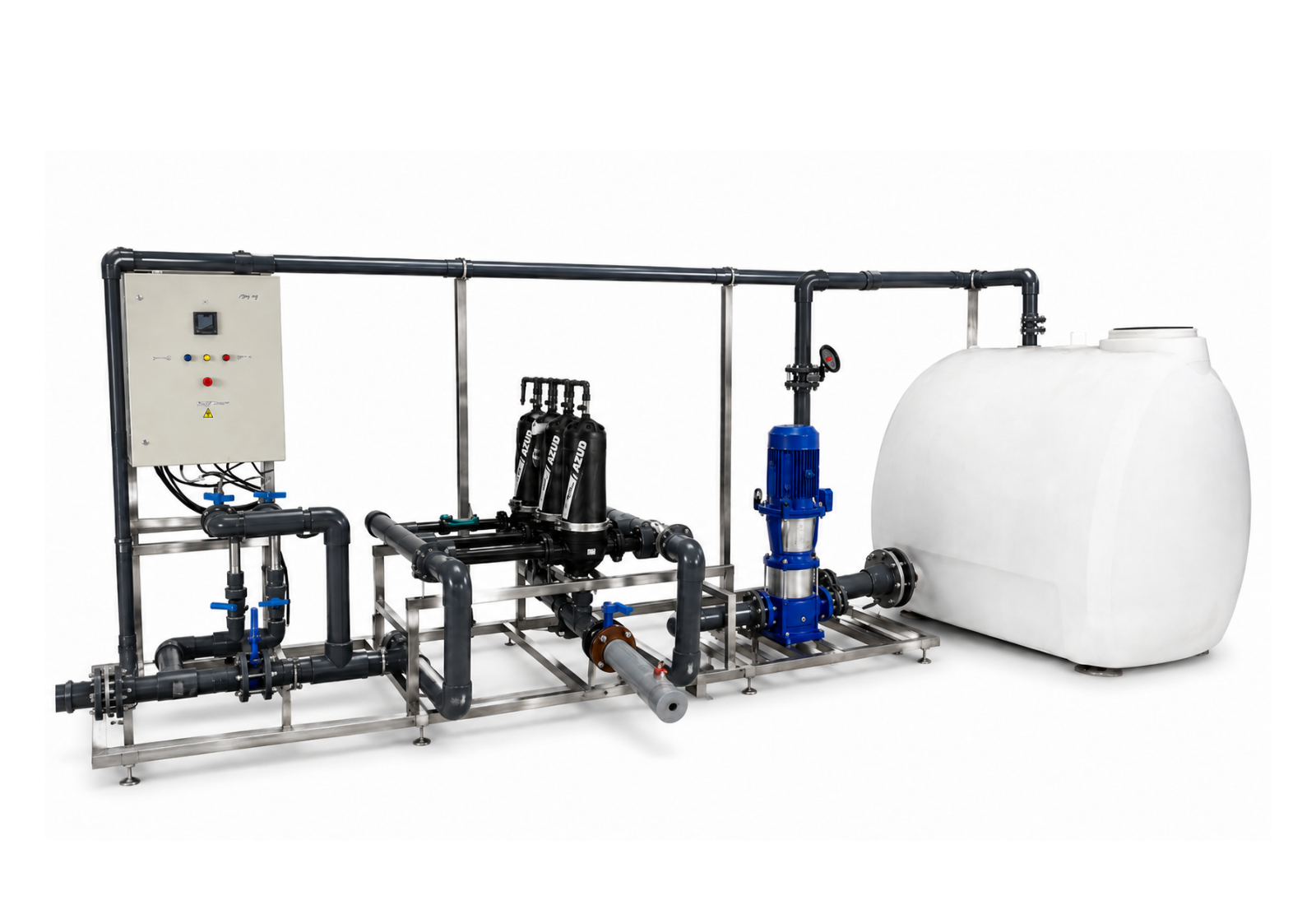

CIP OSN 5000 — промислова автоматизована станція для приготування, нагрівання, фільтрації та циркуляції промивних розчинів під час очищення великих RO- і UF-систем без демонтажу мембран.
Приготування, нагрівання та циркуляція хімічних розчинів для регламентної промивки великих RO- та UF-систем.
У процесі роботи на поверхні мембран накопичуються мінеральні солі, оксиди металів, органічні речовини, колоїдні частинки та біологічні відкладення. Забруднення зменшують продуктивність системи, збільшують перепад тиску, погіршують селективність мембран і підвищують експлуатаційні витрати.
CIP OSN 5000 забезпечує контрольоване очищення мембран без їх вилучення з напірних корпусів. Промивний розчин циркулює через мембранний контур із заданими параметрами температури, pH, витрати та тиску.
- RO-системи великої продуктивності
- ультрафільтрація
- централізовані CIP-господарства
- промислові мембранні лінії
Коли необхідно проводити CIP-промивання
Рішення про промивання приймають за результатами аналізу нормалізованих експлуатаційних показників, а не лише за календарним графіком.
Орієнтовними ознаками необхідності очищення є:
- зниження нормалізованого потоку пермеату приблизно на 10%;
- збільшення перепаду тиску між входом і концентратом на 10–15%;
- зростання проходження солей або погіршення якості пермеату;
- поступове підвищення робочого тиску за незмінної продуктивності;
- скорочення тривалості стабільного робочого циклу.
Точні критерії, допустимі значення pH, температури та тиску визначаються виробником установлених мембран.
Які забруднення видаляє CIP-промивання
Органічні речовини та біологічні відкладення
Для видалення жирів, гумінових речовин, білкових забруднень, бактерій і біоплівки переважно застосовують лужні промивні розчини.
Мінеральні відкладення
Карбонатні відкладення, оксиди заліза та частину інших неорганічних забруднень видаляють кислотними реагентами, сумісними з матеріалом мембран.
Колоїди та завислі речовини
Колоїдні частинки, мул і кремнезем можуть потребувати лужних складів із диспергаторами або комплексоутворювальними компонентами.
За змішаного забруднення зазвичай спочатку проводять лужний цикл, після нього — ретельне промивання водою, а потім кислотний цикл. Остаточна рецептура визначається після аналізу відкладень, води та експлуатаційних показників системи.

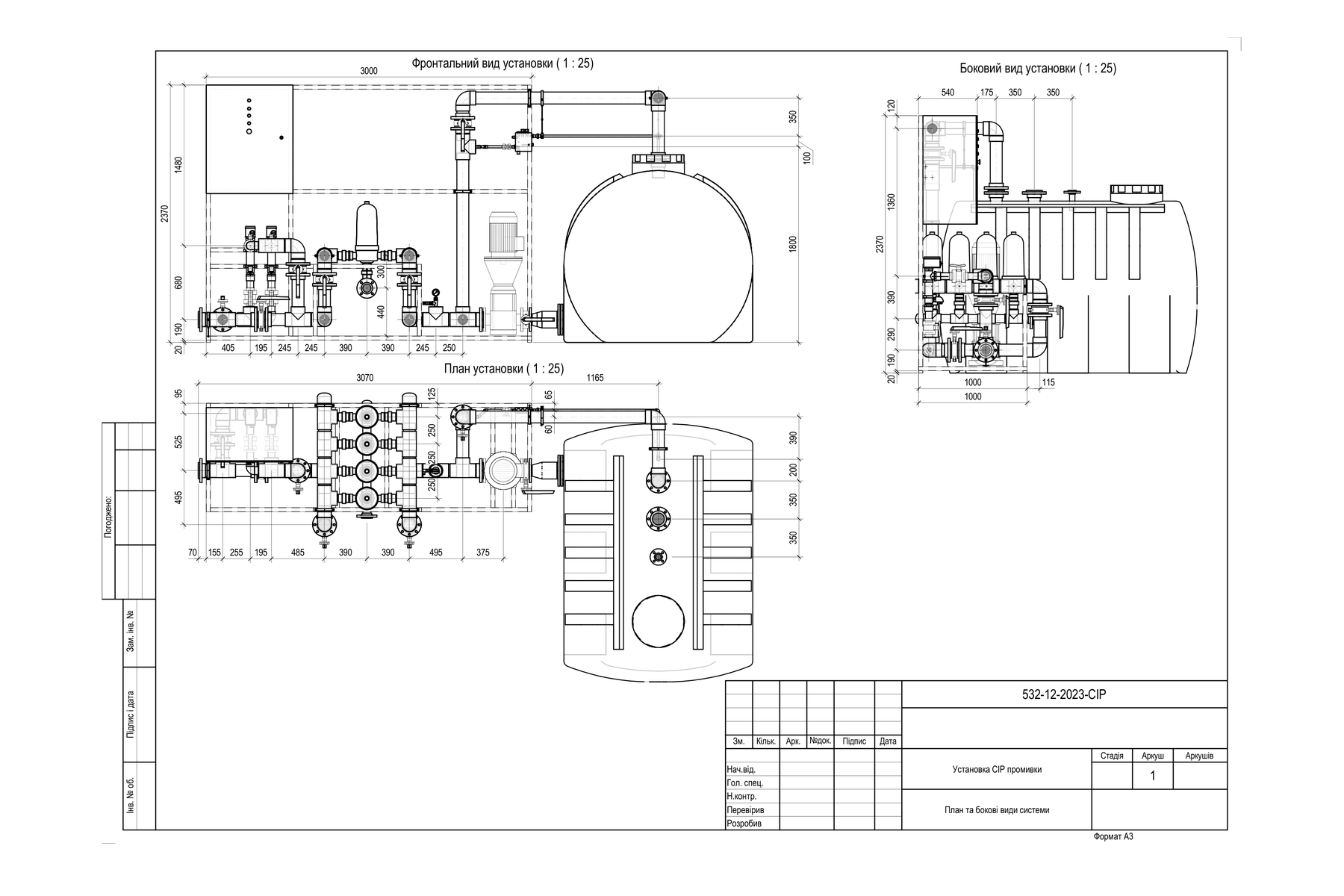

Габарити комплексу наведені у проєктному кресленні 532-12-2023-CIP.
| Призначення | CIP-промивка RO та UF |
|---|---|
| Ємність | Rotoplast 5000 л |
| Насос | Lowara 66SV2N110T/D |
| Нагрівачі | 2 × Pahlen 9 кВт |
| Фільтри | 4 × AZUD DF HS 2″ |
| Аналітика | pH/ORP, протік, тиск, температура |
| Бак | Горизонтальна ємність 5000 л |
|---|---|
| Циркуляція | Багатоступеневий насос |
| Нагрів | Два нержавіючі електронагрівачі |
| Фільтрація | Чотири дискові фільтри промивного контуру |
| Від установки | DN110 PVC |
|---|---|
| До установки | DN110 PVC |
| Промивка фільтрів | DN75 PVC |
| Аналітичний контур | pH/ORP OFF-LINE |

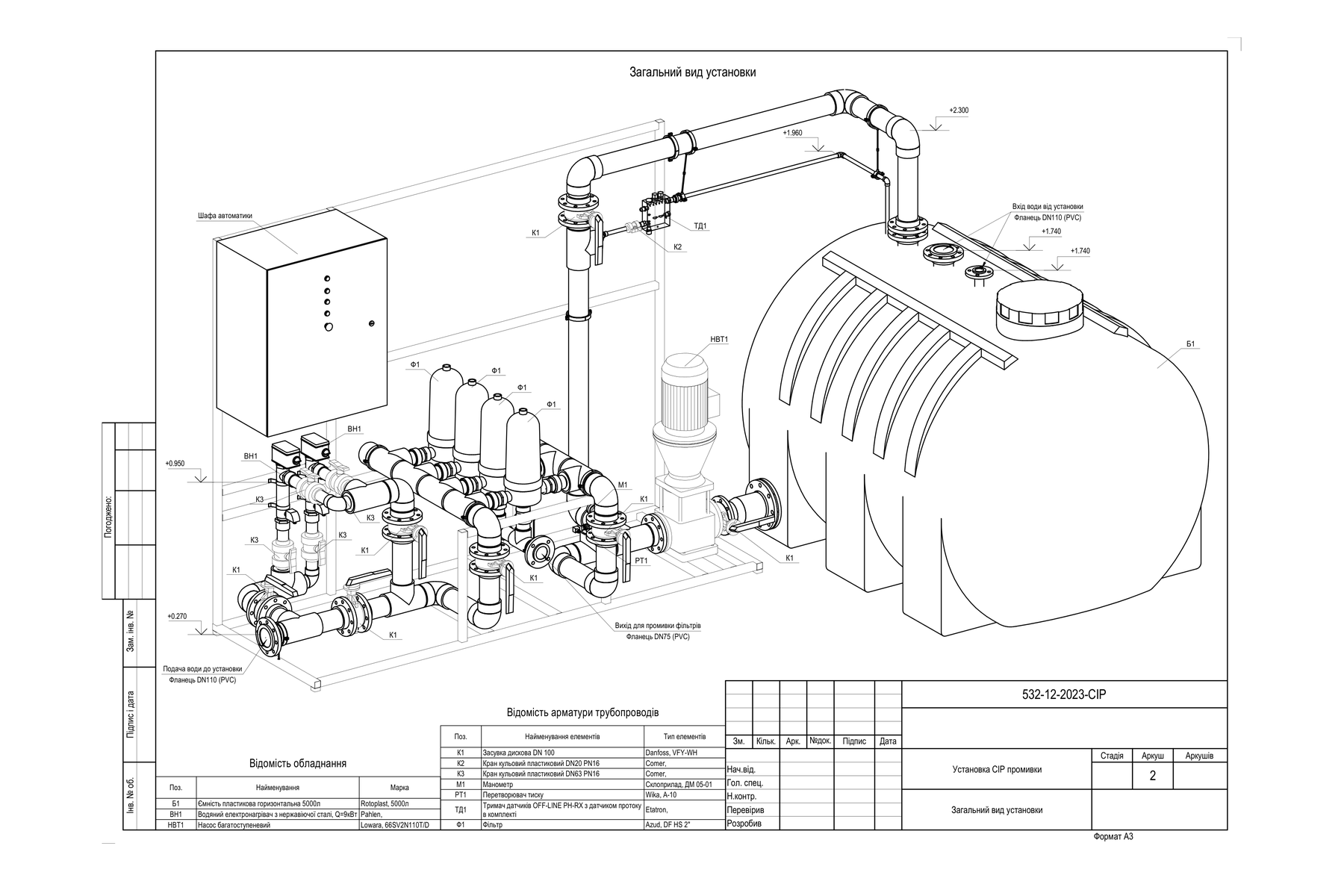

До базового комплекту системи входять:
- бак промивного розчину
- багатоступеневий насос
- два електронагрівачі
- чотири дискові фільтри
- шафа автоматики та аналітика
Остаточний склад постачання визначається комерційною пропозицією та технічним завданням. Витратні матеріали й мембранні елементи можуть постачатися окремо.
ОПЦІЇ ТА АДАПТАЦІЯ
Автоматичне дозування кислот і лугів, рецептури CIP, контроль температури, журналювання циклів, дистанційний запуск.
- обслуговування великих мембранних систем
- контрольована температура промивки
- можливість автоматичних рецептів
- захист мембран і відновлення продуктивності
У баку готується промивний розчин заданої концентрації та температури. Насос циркулює його через мембранну систему, а датчики контролюють параметри циклу. Після промивки розчин відводиться або нейтралізується.
